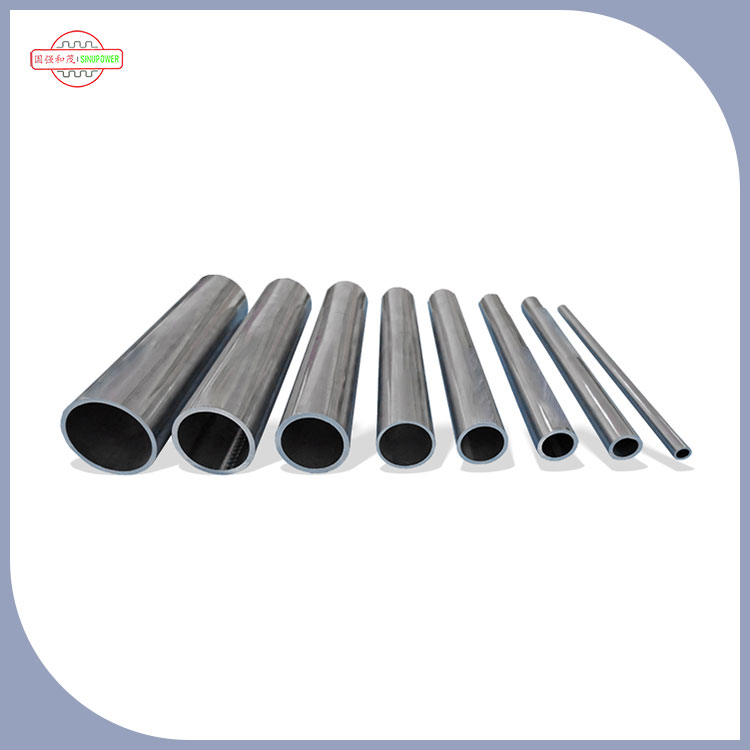

Sinusíla– specializovanýVýrobcepřesných hliníkových tepelných komponentů – vyrábíVysoce účinné průtokové bateriové trubky pro kapalnou chladicí kapalinukteré zajišťují rovnoměrné rozložení teploty v každé buňce. Pro konstruktéry baterií pro elektromobily je řízení teploty tím největším faktorem určujícím výkon baterie. Naše trubice jsou navrženy s optimalizovanými vnitřními průtokovými kanály, které minimalizují pokles tlaku, maximalizují přenos tepla a zajišťují konzistentní chlazení v celé baterii. Když články zůstanou v optimálním teplotním rozmezí, zvýší se rychlost nabíjení, prodlouží se životnost cyklu a sníží se riziko tepelného úniku. Chladicí trubice baterií Sinupower pomáhají výrobcům OEM dosáhnout těchto výsledků pomocí spolehlivých komponentů připravených k výrobě.
Prodloužení životnosti cyklu – každý 1°C snižuje rychlost degradace
Degradace lithium-iontové baterie se exponenciálně zrychluje s teplotou. Sinupower'sVysoce účinné průtokové bateriové trubky pro kapalnou chladicí kapalinuudržují teplotu článků v optimálním rozmezí 20–40 °C, čímž přímo prodlužují životnost baterie.
📉 O 30 % delší životnost cyklu Udržování článků při 25 °C oproti 40 °C může prodloužit životnost cyklu až o 30 % – rozdíl více než 1 000 cyklů během životnosti baterie.
🌡️ ΔT ≤3°C v celém balení Naše trubice poskytují rovnoměrné chlazení napříč všemi články, čímž zabraňují teplotní nerovnováze, která způsobuje nerovnoměrné stárnutí a nesoulad kapacity.
🔋 Zachovaná kapacita Důsledné řízení teploty zachovává použitelnou kapacitu po tisíce cyklů, čímž prodlužuje dojezd vozidla a hodnotu baterie.
Rychlé nabíjení – Odvod tepla umožňuje vyšší proud
Rychlé nabíjení vytváří značné teplo. Bez adekvátního chlazení musí systémy pro správu baterií přiškrtit nabíjecí proud, aby chránily články – přidávají minuty ke každé relaci nabíjení. Naše elektronky umožňují rychlejší nabíjení tím, že odvádějí teplo tak rychle, jak se generuje.
-
Vyšší trvalé hodnoty C:Efektivní chlazení umožňuje nabíjení 2C–3C bez překročení teplotních limitů.
-
Snížená doba nabíjení:10–80 % nabití za méně než 30 minut je dosažitelné se správně navrženým kapalinovým chlazením.
-
Konzistentní výkon napříč sezónami:Kapalinové chlazení udržuje výkon v horkých i studených okolních podmínkách.
Klíčová reference:Průmyslová data ukazují, že kapalinou chlazené bateriové sady vydrží o 50 % vyšší nabíjecí proudy než vzduchem chlazené sady ekvivalentní kapacity, což se přímo promítá do kratších nabíjecích zastávek.
Design trubek – Vnitřní průtokové kanály, které maximalizují přenos tepla
Vysoce účinné průtokové bateriové trubky pro kapalnou chladicí kapalinuse vyznačují geometrií vnitřních kanálů, která je optimalizována pro aplikace chlazení baterií:
-
Víceportové vytlačování:Více vnitřních kanálů zvětšuje povrchovou plochu v kontaktu s chladicí kapalinou a odebírá více tepla na trubku.
-
Vyvážené rozdělení průtoku:Geometrie kanálu zajišťuje stejný průtok chladicí kapaliny ve všech paralelních okruzích a zabraňuje vzniku horkých míst.
-
Hladké vnitřní povrchy (Ra ≤0,8 μm):Nízká drsnost povrchu minimalizuje tlakovou ztrátu a snižuje spotřebu energie čerpadla až o 15 %.
-
Slitiny AA3003 a AA3102:Tepelná vodivost 200–220 W/m·K s vynikající odolností proti korozi v chladicích kapalinách na bázi glykolu.
-
Přesné vytlačování:Rozměrové tolerance ±0,05 mm zajišťují konzistentní montáž v sestavách chladicích desek.
Porovnání chladicího profilu – jaký design trubek se hodí k vašemu balení?
| Funkce designu |
Plochá trubice s více porty |
Jednoportová kulatá trubka |
Trubka ve tvaru D |
| Plocha teplosměnného povrchu |
Nejvyšší |
Nejnižší |
Mírný |
| Rovnoměrnost průtoku chladicí kapaliny |
Vynikající |
Dobrý |
Mírný |
| Pokles tlaku |
Mírný |
Nejnižší |
Mírný |
| Efektivita balení |
Nejvyšší |
Nejnižší |
Mírný |
| Kontaktní oblast buňky |
Široký, jednotný |
Úzký, bodový kontakt |
Mírný |
| Typická aplikace |
EV pouzdro/prizmatické články |
Starší/stacionární baterie |
Válcové balíčky buněk |
Výrobní proces – přesnost od cívky po chladicí desku
Každá várkaVysoce účinné průtokové bateriové trubky pro kapalnou chladicí kapalinudodržuje řízenou výrobní sekvenci, která zajišťuje stálou kvalitu:
1 Výběr slitiny Cívky AA3003 nebo AA3102 vybrané pro tepelný výkon a tvarovatelnost.
2 Přesné vytlačování Profily s více porty vytlačované pomocí vlastních lisovacích nástrojů s monitorováním v reálném čase.
3 Kreslení a dimenzování Víceprůchodové tažení za studena na konečné rozměry s tolerancí ±0,05 mm.
4 Žíhání Řízená atmosféra s rovnoměrností ±5°C pro konzistentní strukturu zrna.
5 Střih na délku Přesné řezání s odjehlovanými, čtvercovými konci pro montáž desky.
6 Ověření kvality 100% kontrola rozměrů, testování těsnosti a mechanické ověření.
Standardy kvality – IATF 16949 a certifikace třídy baterie
Systémové certifikace
-
IATF 16949:2016– Automobilová kvalita (třída baterie)
-
ISO 9001:2015– Řízení kvality
-
ISO 14001:2015– Environmentální management
-
ISO 45001:2018– Zdraví a bezpečnost
Duševní vlastnictví
-
2 patenty na vynálezy(od roku 2019)
-
15 designových patentů
-
16 patentů užitných vzorů
Technická recenze:Pan Gao Qiang, zakladatel Sinupower – více než 20 let v oblasti vytlačování hliníku a tepelného managementu, včetně předchozího vedení ve výrobních společnostech Fortune 500.
Vlastní design – Trubky vytvořené pro váš bateriový modul
Sinusíla navrhuje a vyrábíVysoce účinné průtokové bateriové trubky pro kapalnou chladicí kapalinupodle výkresů zákazníka. Možnosti přizpůsobení zahrnují:
-
Profil trubky:Plochý, kulatý, ve tvaru D nebo vlastní průřez.
-
Interní kanály:Geometrie s více otvory optimalizovaná pro váš průtok chladicí kapaliny.
-
Rozměry:Šířka, výška, tloušťka stěny a délka podle vašeho výkresu.
-
Povrchová úprava:Konverzní nátěr, zinkové vločky nebo eloxované povrchy.
-
Ukončení:Hranaté, zkosené, rozšířené nebo rozšířené konce.
Časová osa vývoje
-
Specifikace:Zákazník poskytuje výkresy a výkonnostní cíle.
-
Technická recenze:Studie proveditelnosti a optimalizace návrhu.
-
Nástroje:Vývoj matrice – 15–20 pracovních dní.
-
Prototyp:Až 100 kusů – pouze cena za kostky.
-
Výroba:Plné měřítko s PPAP Level 3 k dispozici.
Často kladené otázky
Otázka: Jak moc ovlivňuje chlazení životnost baterie EV? Odpověď: Provoz článků při 40 °C vs. 25 °C může zkrátit životnost přibližně o 30–40 %. Chladicí trubice Sinupower pomáhají udržovat články v rozmezí optimálních 20–40 °C, čímž zachovávají použitelnou kapacitu po tisíce cyklů.
Otázka: Jakého teplotního rozdílu (ΔT) mohou dosáhnout elektronky Sinupower na bateriovém bloku? Odpověď: Naše zkumavky jsou navrženy tak, aby udržovaly kolísání teploty napříč balením na ≤3°C, což zajišťuje rovnoměrné stárnutí a zabraňuje nesouladu kapacity mezi články.
Otázka: Jak tyto trubice umožňují rychlejší nabíjení? Odpověď: Efektivní odvod tepla umožňuje systémům správy baterií udržet vyšší nabíjecí proudy bez překročení teplotních limitů – u správně navržených systémů zkrátí dobu nabíjení o 10–80 % pod 30 minut.
Otázka: Jaké materiály se používají pro chladicí trubice baterií? Odpověď: Sinupower používá hliníkové slitiny AA3003 a AA3102 s tepelnou vodivostí 200–220 W/m·K, zvolené pro jejich rovnováhu mezi tepelným výkonem, tvarovatelností a odolností proti korozi v chladicích kapalinách pro elektromobily na bázi glykolu.
Otázka: Může Sinupower vyrábět chladicí trubice pro válcové články? A: Ano. Vyrábíme trubky ve tvaru D, které zajišťují optimální povrchový kontakt s válcovými články při zachování efektivního průtoku chladicí kapaliny.
Otázka: Jaké testy podstupují elektronky Sinupower pro aplikace EV? Odpověď: 100% kontrola rozměrů, testování těsnosti (vzduch-pod vodou nebo heliem), testování tahem a roztržením na šarži a volitelně zákazníkem specifikované validační testování v rámci řízení kvality IATF 16949.
Sinusíla dodáváVysoce účinné průtokové bateriové trubky pro kapalnou chladicí kapalinukteré pomáhají výrobcům elektromobilů a výrobcům baterií dosáhnout rychlejšího nabíjení, prodloužené životnosti a bezpečnějších baterií. Vyzýváme výrobce bateriových sad, výrobce OEM elektrických vozidel a integrátory úložiště energie, aby nás kontaktovali s žádostí o vzorky, technické listy nebo společnou kontrolu návrhu.
