Laserem svařované potrubí topného jádra odolné proti úniku

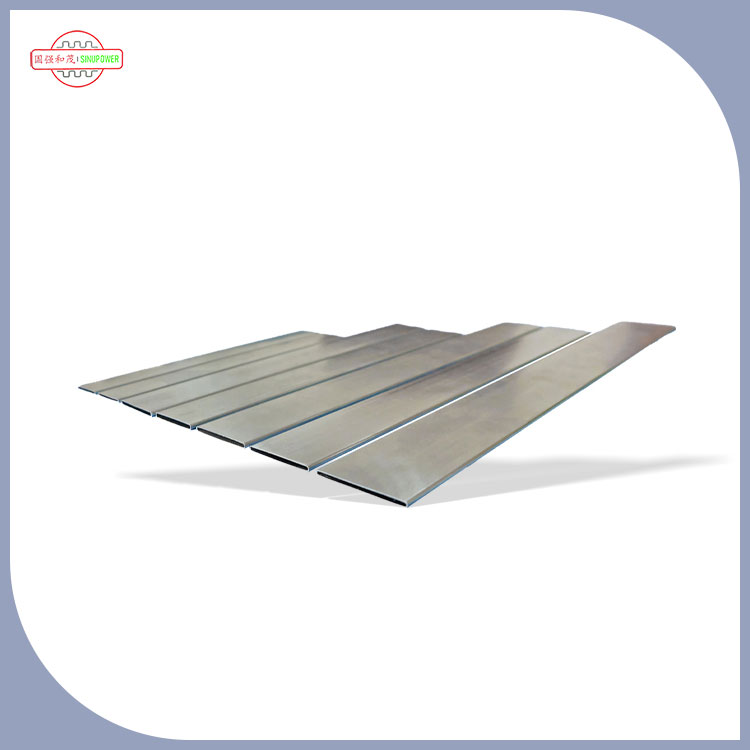

U automobilových výrobců HVAC začíná spolehlivost topného jádra integritou švů trubek.Sinusíla– oddanýVýrobcepřesných hliníkových tepelných komponentů – vyrábíLaserem svařované potrubí topného jádra odolné proti únikupomocí vysoce výkonné vláknové laserové technologie. Tento proces vytváří kontinuální, homogenní svarový šev, který eliminuje únikové cesty běžné u odporově svařovaných nebo mechanicky svařovaných trubek. Zploštělý profil typu B maximalizuje povrchovou plochu pro přenos tepla, zatímco laserem svařovaný šev zajišťuje strukturální integritu při tepelném cyklování a tlaku chladicí kapaliny. Výsledek: topná jádra, která spolehlivě fungují po celou dobu životnosti vozidla. Jako vedoucívýrobce trubek topného jádra, Sinupower poskytuje automobilovým dodavatelům HVAC po celém světě spolehlivá a nepropustná řešení.

Proč je laserové svařování důležité pro trubky topného jádra

Sinusíla'sLaserem svařované potrubí topného jádra odolné proti únikuse vyrábí pomocí procesu, který poskytuje měřitelné výhody oproti konvenčním metodám výroby trubek:

Výkon s nulovým únikem

• Laserové svařování vytváří souvislý, homogenní svarový šev bez poréznosti nebo mikrotrhlin – eliminuje primární způsob selhání topných jader.
• Konzistentní hloubka průvaru svaru (typicky 0,5–1,2 mm) zajišťuje, že spoj odpovídá nebo překračuje pevnost základního materiálu.
• Testování těsnosti heliem u každé výrobní šarže ověřuje míru netěsnosti pod 0,5 g/rok na tubu.
• Není potřeba žádný přídavný materiál po svařování, čímž se eliminuje riziko zbytků tavidla nebo křehnutí pájecí slitiny.

Vynikající účinnost přenosu tepla

• Zploštělý profil typu B zvyšuje poměr plochy povrchu k objemu, což umožňuje rychlejší přenos tepla z chladicí kapaliny do vzduchu v kabině.
• Hladký vnitřní otvor minimalizuje průtokový odpor a pokles tlaku v jádru ohřívače.
• Jednotná tloušťka stěny (tolerance ±0,05 mm) zajišťuje konzistentní tepelnou vodivost po celé délce trubky.

Zvýšená odolnost při tepelném cyklování

• Laserové svařování vytváří metalurgický spoj, který odolává opakované tepelné roztažnosti a smršťování bez únavového praskání.
• Kompatibilní s hliníkovými slitinami AA3003 a AA3102, vybranými pro jejich vynikající tepelnou vodivost (200–220 W/m·K) a tvarovatelnost.
• Ověřeno pro 10 000+ tepelných cyklů od -40 °C do +120 °C bez degradace svaru.

Čistá výroba bez tavidel

• Laserové svařování eliminuje potřebu tavidla nebo pájecí pasty, snižuje riziko kontaminace a zjednodušuje následnou montáž.
• Žádné rozstřiky ze sváru nebo oxidace povrchu – trubky jsou připraveny k připevnění žeber a pájení natvrdo ihned po svařování.
• Konzistentní geometrie svarové housenky umožňuje automatické vkládání žeber a stohování jádra bez problémů se zarovnáním.

Laserem svařovaná trubka typu B vs. konvenční svařovaná trubka

Výrobní proces – od svitku k hotové trubce

VýrobaLaserem svařované potrubí topného jádra odolné proti únikusleduje přísně kontrolovaný šestistupňový proces od svitku až po hotovou trubku:

Krok 1 – Výběr materiálu

• Základní materiály: Slitiny hliníku AA3003 a AA3102, vybrané pro tepelnou vodivost, tvarovatelnost a kompatibilitu pájení.
• Vstupní zásoba svitků testována na chemické složení a kvalitu povrchu.
• Rozsah tloušťky materiálu: 0,20 mm až 0,60 mm v závislosti na požadavcích aplikace.

Krok 2 – Formování pásu

• Hliníkový pás je válcovaný do profilu typu B – zploštělého, oválného průřezu, který je charakteristický pro trubky topného jádra.
• Přesné tvářecí nástroje zajišťují konzistentní rozměry profilu po celé délce svitku.
• In-line laserové měření sleduje geometrii profilu, aby byly zachovány tolerance.

Krok 3 – Laserové svařování

• Vysoce výkonný vláknový laser (1–3 kW) dodává soustředěnou energii do švu trubky a vytváří svar klíčové dírky s hlubokým průvarem a malou šířkou.
• Ochranný plyn (argon nebo helium) chrání svarovou lázeň před oxidací.
• Monitorování svaru v reálném čase sleduje hloubku průvaru, šířku svaru a pórovitost – automaticky vyřazuje části, které nevyhovují specifikaci.

Krok 4 – Žíhání svaru

• Lokalizované žíhání po svařování uvolňuje zbytkové napětí v oblasti svaru bez ovlivnění teploty základního materiálu.
• Zajišťuje, že oblast svaru má podobnou tažnost a tvarovatelnost jako zbytek trubky.

Krok 5 – Velikost a zkrácení na délku

• Trubky jsou kalibrovány na konečné rozměry pomocí řady klížecích forem.
• Řezání na zákazníkem specifikované délky pomocí přesného řezacího nebo střihacího zařízení.
• Konce jsou zbaveny otřepů a připraveny pro vložení žebra nebo připojení hlavičky.

Krok 6 – 100% test těsnosti

• Každá trubice prochází zkouškou těsnosti hmotnostní spektrometrií helia, aby se ověřila nepropustnost.
• Kritérium přijatelnosti: únik ≤0,5 g/rok.
• Trubky, které v testu neprojdou, jsou automaticky vyřazeny, čímž je zajištěno, že nula vadných trubek opustí výrobní linku.

Aplikační zaměření – Topná jádra pro automobilový HVAC

Jako důvěryhodnýdodavatel automobilových topných trubek, produkty Sinupower jsou nasazeny na různých platformách vozidel:

Primární aplikace

• HVAC systémy osobních vozidel:Základní komponenta pro vytápění kabiny v sedanech, SUV a lehkých nákladních vozidlech.
• Klimatizace užitkových vozidel:Těžká topná jádra pro nákladní automobily, autobusy a terénní zařízení.
• Tepelný management elektrického vozidla:Integrováno do topných systémů EV (konfigurace tepelného čerpadla nebo odporového vytápění).
• Vzduchotechnické jednotky HVAC:Používá se v budovách a průmyslových aplikacích vytápění, kde jsou vyžadovány kompaktní, nepropustné tepelné výměníky.

Integrační body v sestavě jádra ohřívače

• Trubky se vkládají mezi svazky žeber a expandují nebo pájejí natvrdo, aby vytvořily jádrový blok.
• Konce trubek jsou připojeny ke vstupním/výstupním sběračům pájením nebo mechanickým spojením.
• Chladicí kapalina (chladicí kapalina motoru nebo topná kapalina EV) proudí vnitřkem trubky, zatímco vzduch prochází přes vnější žebrování.
• K přenosu tepla dochází z kapaliny přes stěnu trubky a žebra do vzduchu v kabině.

Kompatibilita s montážními procesy

• Naše trubky jsou kompatibilní s pájením v kontrolované atmosféře (CAB) i vakuovým pájením.
• Hladký svar bez oxidů nevyžaduje žádné další čištění před pájením – snižuje procesní kroky a rizika kontaminace.
• Profily a délky trubek lze přizpůsobit tak, aby vyhovovaly specifickým geometriím jádra a požadavkům platformy vozidla.

Certifikace kvality a výrobní standardy

Výrobní procesy společnosti Sinupower fungují v rámci následujících certifikovaných systémů:

📋 Úplné kopie certifikátů jsou k dispozici na vyžádání.

Duševní vlastnictví

• 2 patenty na vynálezy– včetně proprietárního polohovacího systému laserového svařování pro trubky typu B.
• 15 designových patentů– pokrývající jedinečné profily trubek a geometrie jádra ohřívače.
• 16 patentů užitných vzorů– zaměřené na zlepšení procesů tváření trubek a svařování.

Možnosti přizpůsobení trubek jádra ohřívače

Rozměrové přizpůsobení

• Šířka trubky:12 mm až 40 mm (specifikováno zákazníkem)
• Výška trubky:1,5 mm až 5,0 mm (zploštělý profil)
• Tloušťka stěny:0,20 mm až 0,60 mm
• Délka:100 mm až 2 000 mm (řez na délku na objednávku)
• Tolerance:±0,05 mm u kritických rozměrů

Možnosti slitin a povlaků

• AA3003:Standardní slitina – dobrá tepelná vodivost a tvárnost, odolná proti korozi.
• AA3102:Varianta s vyšší pevností – vhodná pro vyšší tlaky nebo náročnější aplikace.
• Povrchová úprava:Volitelný povlak zinkových vloček nebo konverzní povlak pro zvýšenou odolnost proti korozi.

Možnosti koncového formuláře

• Čtvercový řez– standard pro vkládání záhlaví
• Zkosené konce– pro snadnější montáž a montáž těsnění
• Rozšířené konce– pro mechanické připojení sběrače
• Vlastní koncové profily– podle výkresu zákazníka

Vývojový proces

1. Odeslání požadavku:Zákazník poskytuje specifikace, výkresy nebo výkonnostní cíle.
2. Kontrola proveditelnosti:Inženýrský tým hodnotí materiál, profil a parametry svařování.
3. Konstrukce nářadí:Vlastní výroba tvářecích a svářecích forem.
4. Prototypový běh:Až 100 kusů pro ověření zákazníkem – pouze cena matrice.
5. Výroba:K dispozici je kompletní výroba s PPAP Level 3.
6. Dodání:Plánované přepravy s materiálovými certifikáty a kontrolními zprávami.

Zajištění kvality – jak zajišťujeme spolehlivou kvalitu svaru

Každá várkaLaserem svařované potrubí topného jádra odolné proti únikuprochází naším přísným rámcem kontroly kvality:

Kontrola surovin

• Hliníkové svitky pocházejí z hutí certifikovaných podle ISO 14001 s plnou sledovatelností materiálu.
• Vstupní kontrola: chemické složení (OES), kvalita povrchu a ověření tloušťky.

Průběžné kontroly

• Formování:Monitorování rozměrů v reálném čase se zpětnou vazbou pro zachování přesnosti profilu.
• Laserové svařování:Průběžně monitorován výkon, rychlost a průtok ochranného plynu. Kvalita svaru ověřená pomocí inline optické koherentní tomografie (OCT).
• Žíhání:Lokalizované indukční žíhání s monitorováním teploty pro zajištění konzistentní struktury zrna v zóně svaru.

Závěrečná kontrola

• Dimenzionální:OD, šířka, výška a tloušťka stěny měřeno ve 3 bodech na trubku.
• Test těsnosti:Héliová hmotnostní spektrometrie – 100 % zkumavek, ≤0,5 g/rok.
• Kontrola svaru:Vizuální a mikroskopické ověření spojitosti svaru.
• mechanické:Zkoušky tahem a roztržením na šarži tepelného zpracování.

Tyto postupy zajišťují, že každá zásilka splňuje přísné požadavky na kvalitu automobilových aplikací HVAC.

Udržitelnost a soulad s životním prostředím

Energetická účinnost

• Laserové svařování spotřebuje výrazně méně energie než tradiční operace pájecí pece – snižuje naši uhlíkovou stopu.
• Technologie regeneračních hořáků v procesech žíhání snižuje spotřebu plynu o 18 %.

Recyklace a snižování odpadu

• 98% využití materiálu – veškerý hliníkový šrot je tříděn a vrácen certifikovaným recyklátorům.
• Při svařovacím procesu se nepoužívá žádné tavidlo ani pájecí pasta, což eliminuje proudy nebezpečného odpadu.

Dodržování

• V souladu s RoHS – žádné omezené látky v materiálech nebo procesech.
• V souladu s REACH – všechny slitiny a zpracovatelské chemikálie splňují současné ekologické normy EU.

Často kladené otázky o laserem svařovaných trubkách topného jádra

Obraťte se na Sinupower – řešení trubek topného jádra

Sinusíla dodáváLaserem svařované potrubí topného jádra odolné proti únikuto umožňuje výrobcům automobilového HVAC vyrábět topná jádra s vynikající spolehlivostí, konzistentním tepelným výkonem a nižšími celkovými výrobními náklady. Vyzýváme výrobce OEM, dodavatele HVAC první úrovně a výrobce topných jader, aby nás kontaktovali s žádostí o vzorky, technické listy nebo společnou kontrolu návrhu.
