Popis výrobku

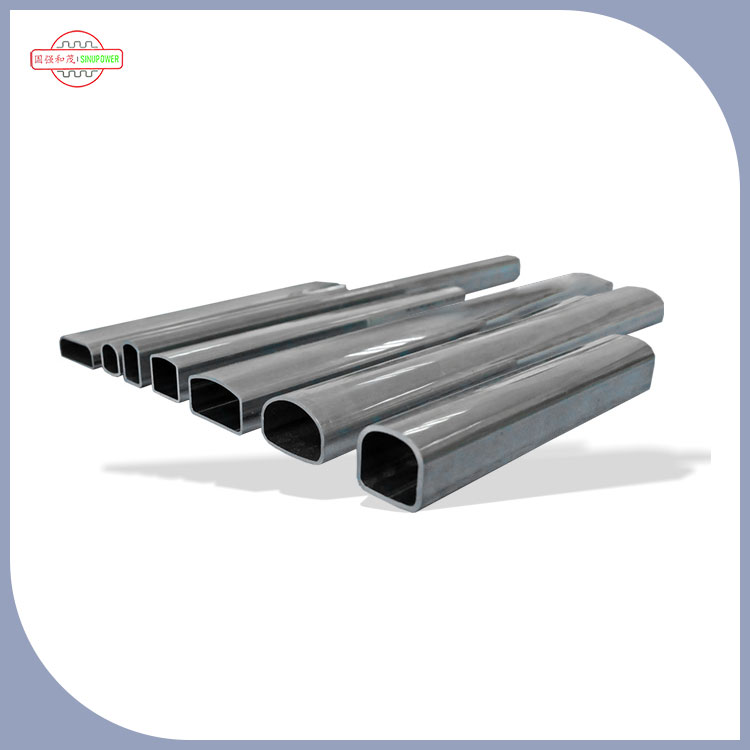

Sinupower Heat Transfer Tubes Changshu Ltd.— certifikovanýVýrobce a exportérzMaximální odvod tepla Kondenzátorové hlavové trubky typu D— dodává přesně extrudovaná hliníková potrubí navržená pro distribuci a sběr chladiva v kondenzátorových systémech typu D. Náš profil ve tvaru D je navržen tak, aby podporoval účinnou výměnu tepla v komerčních a průmyslových aplikacích tepelného managementu.

1. Core Function & Design Engineering

TheMaximální odvod tepla Kondenzátorové hlavové trubky typu Dslouží jako primární rozvod chladiva a sběrné potrubí v kondenzátorových systémech typu D. Průřez ve tvaru D poskytuje specifické technické výhody pro kondenzátorové aplikace:

🔹 Distribuce chladiva

Slouží jako vstupní a výstupní potrubí pro kondenzátorové trubky
Geometrie ve tvaru D navržená pro rovnoměrnou distribuci toku chladiva
Podporuje více chladiv: R-410A, R-32, CO₂ (R-744)
Kompatibilní s různými konfiguracemi portů (kulatý, oválný, štěrbinový)

🔹 Podpora výměny tepla

Usnadňuje změnu fáze chladiva z páry na kapalinu
Hliníková konstrukce s tepelnou vodivostí 167 W/m·K
Navrženo pro integraci s hliníkovými žebry
Podporuje energetickou účinnost systému prostřednictvím optimalizovaných průtokových cest

2. Výběr materiálu – hliníková slitina 6061-T6

Sinupower vybírá vysoce kvalitní hliníkovou slitinu 6061-T6 a 6063-T5 proMaximální odvod tepla Kondenzátorové hlavové trubky typu Dna základě ověřených vlastností materiálu:

167

Tepelná vodivost (W/m·K) — ověřená vlastnost materiálu

2.70

Hustota (g/cm³) — o 40 % lehčí než měď (8,96 g/cm³)

520+

Odolnost vůči solnému spreji (hodiny, ASTM B117) – standardní zkušební metoda

📋 Poznámka k datům:Hodnoty tepelné vodivosti, hustoty a odolnosti proti korozi jsou publikované materiálové vlastnosti hliníkové slitiny 6061-T6. Skutečný výkon komponent závisí na návrhu systému, provozních podmínkách a integraci s ostatními komponentami. Sinupower doporučuje ověření specifické pro zákazníka.

⚖️ Hmotnostní výhoda

O 40 % lehčí než ekvivalentní měděné nástavce (2,70 oproti 8,96 g/cm³)
Snižuje strukturální zatížení rámů a podpěr kondenzátoru
Nižší náklady na přepravu hromadných mezinárodních zásilek
Snadnější manipulace při instalaci a údržbě

🛡️ Korozní výkon

Testováno podle normy ASTM B117 solné mlhy
Samoopravná oxidová vrstva za normálních atmosférických podmínek
Kompatibilní s materiály hliníkových žeber – není nutné žádné galvanické oddělení
V souladu s RoHS a REACH

3. Standardní a vlastní specifikace

Sinupower vyrábíMaximální odvod tepla Kondenzátorové hlavové trubky typu Dv následujících standardních a přizpůsobitelných konfiguracích:

Parametr	Standardní rozsah	Vlastní možnost
Vnější průměr trubky (mm)	19:05 – 127:00	✓ Na výkres
Tloušťka stěny (mm)	0,9 – 3,2	✓ Na výkres
Délka (mm)	300 – 6 000	✓ Na výkres
D-plochá šířka (mm)	12 – 85	✓ Na výkres
Třída slitiny	6061-T6, 6063-T5	✓ 3003, 5052 k dispozici
Povrchová úprava	Povrchová úprava frézováním, elox (čirá/zlatá), epoxidový nátěr	✓ Podle požadavku
Konfigurace portu	Kulaté, oválné, štěrbinové	✓ Podle výkresu zákazníka
Tolerance	±0,05 mm	✓ K dispozici jsou užší tolerance

4. Ověřování kvality a certifikace

🏭 Řízení výroby

In-line testování vířivými proudy (ASTM E426)
100% rozměrová kontrola souřadnicového měřicího stroje na šaržích vzorků
Zkouška tlakem na roztržení: 1,5× minimální návrhový tlak
Plná sledovatelnost surovin od taveniny až po konečnou úpravu
Monitorování SPC v celé výrobě

📜 Certifikace

IATF16949 (reg. 123456-789) — standard automobilové kvality
ISO9001:2015 (CN-45678-2020) — řízení kvality
ISO14001:2015 — environmentální management
ISO45001:2018 — bezpečnost a ochrana zdraví při práci
Vyhovuje: RoHS, REACH, AHRI 210/240

Sinupower Maximum Thermal Dissipation D-Type Condenser Header Pipes - Aluminium HVAC Component

5. Primární aplikační segmenty

TheMaximální odvod tepla Kondenzátorové hlavové trubky typu Dse používají v systémech tepelného managementu v různých průmyslových odvětvích:

Komerční HVAC— Vzduchem chlazené kondenzátory, chladiče, střešní jednotky
Chlazení— Chladírenské sklady, vitríny, přepravní chlazení
Tepelná čerpadla— Systémy vzduch-voda, vzduch-vzduch a geotermální systémy
Průmyslové chlazení— Suché chlazení elektrárny, procesní chlazení
Automobilový průmysl a EV— Bateriové chladicí kondenzátory, moduly tepelného managementu

6. Jak se Sinupower srovnává s alternativními dodavateli?

Sinupower'sMaximální odvod tepla Kondenzátorové hlavové trubky typu Djsou vyráběny podle přísných norem kvality. Následující srovnání zdůrazňuje ověřitelné rozdíly ve schopnostech a certifikacích:

Výběrové kritérium	Sinusíla	Typický dodavatel A	Typický dodavatel B
Certifikace IATF16949	✔ Ano	Žádný	✔ Ano
Schopnost rozměrové tolerance	±0,05 mm	±0,15 mm (uvedeno)	±0,08 mm (uvedeno)
Vlastní návrh nástrojů	✔ 90+ vybavení	Outsourcované	Částečný
Patentové portfolio	33 aktivní	2–5	8–12
Standardní dodací lhůta	15–25 pracovních dnů	25–35 pracovních dnů	20–30 pracovních dnů
Podpora vlastního profilu	Kompletní OEM/ODM	Omezený	Plný
Testovací zprávy třetích stran	K dispozici na vyžádání	Příplatek	K dispozici

📋 Poznámka:Informace o konkurentech jsou založeny na veřejně dostupných údajích z odvětví a zpětné vazbě zákazníků. Sinupower doporučuje přímé ověření schopností dodavatele.

7. Technická podpora a přizpůsobení

Konzultace designu:Náš inženýrský tým kontroluje výkresy zákazníků a poskytuje analýzu proveditelnosti.
Vývoj prototypu:Vzorové hlavičky vyrobené za 10–15 pracovních dnů s plnou rozměrovou zprávou.
Design a výroba formy:Schopnost vlastního nástroje eliminuje externí závislost.
Poprodejní podpora:Pokyny k instalaci, doporučení parametrů pájení a podpora na místě u velkých projektů.

8. Jak určit správnou hlavičku typu D pro váš systém

Krok 1 — Definujte kapacitu systému:Určete své návrhové zatížení chlazení (kW) a vyberte vhodný průměr sběrače.
Krok 2 — Typ chladiva:R-410A, R-32, CO₂ nebo propan – každý vyžaduje specifický jmenovitý tlak.
Krok 3 — Způsob připojení:Pájené, mechanické (O-kroužky) nebo svařované spoje.
Krok 4 – Podmínky prostředí:Pobřežní nebo průmyslové prostředí může vyžadovat eloxované nebo potažené povrchy.
Krok 5 — Odešlete výkres nebo vzorek:Náš technický tým odpoví do 24 hodin s proveditelností a cenovou nabídkou.

9. Sinupower — Váš dlouhodobý partner pro tepelné komponenty

Společnost Sinupower, kterou v roce 2018 založil pan Gao Qiang (dříve s výrobcem z Fortune 500), vyrostla ze specialisty na přesné trubky na dodavatele kompletních tepelných komponentů. NášMaximální odvod tepla Kondenzátorové hlavové trubky typu Djsou navrhovány, obráběny a vyráběny výhradně interně – což nám dává plnou kontrolu nad kvalitou, dodací lhůtou a náklady.

33 patentů— včetně 2 patentů na vynález pro vytlačování profilu D a optimalizaci toku.
90+ jednotek vybavení— svařovací linky, tažné stroje, žíhací pece, děrovací lisy a řezací stanice.
Přítomnost na trhu:87,8 % východní Čína, 8,4 % jižní Čína, 3,8 % severní Čína — s aktivní exportní přípravou na globální trhy.
Stálá spolupráce:Sanhua, Danfoss, Pankl – důkaz naší stálosti kvality a spolehlivosti dodávek.

10. Často kladené otázky

Q1: Jaký je maximální provozní tlak pro tyto sběrače?Naše sběrače 6061-T6 jsou dimenzovány na 4,5 MPa (650 psi) při 65 °C. Verze CO₂ dostupné s hodnocením 7,0 MPa.

Q2: Dokážete porovnat rozměr záhlaví stávajícího konkurenta?Ano. Provádíme zpětné inženýrství ze vzorků nebo výkresů — obvykle do 5 pracovních dnů pro potvrzení rozměrů.

Q3: Jaká je standardní MOQ?1 000 kusů pro standardní velikosti. Vlastní profily: 500 kusů. Zkušební objednávky 50–200 kusů akceptovány po předchozí diskusi.

Q4: Poskytujete zprávy o roztržení?Ano. Každá šarže obsahuje protokol o roztržení na 1,5× návrhový tlak s certifikovanou kalibrací zařízení.

Q5: Jaké balení používáte pro námořní přepravu?Dřevěné přepravky vyztužené ocelí podle ISPM-15 v PE pytlích, pěnou oddělené vrstvy. Nakládka kontejneru hlídaná s fotodokumentací.

Q6: Může Sinupower pomoci s přepracováním systému pro použití hliníkových hlaviček?Ano. Náš inženýrský tým poskytuje konzultace o metodách spojování, tepelné roztažnosti a systémové integraci.

11. Proces plnění objednávky

Dotaz a recenze výkresu— 24hodinová počáteční odpověď
Výroba vzorků a schválení— 10–15 pracovních dnů
Hromadná výroba s monitorováním SPC— 15–25 pracovních dnů
Konečné vydání QC— 100% rozměr + zkouška na roztržení + vizuální kontrola
Balení a expedice— sledovaná zásilka s úplnou dokumentací

📬 Vyžádejte si technický list a vzorovou nabídku
Sinupower reaguje do 24 hodin – včetně výkresů, testovacích zpráv a cen.

Kontaktujte technický tým →

Sinupower Heat Transfer Tubes Changshu Ltd.
E-mail:robert.gao@sinupower.com
Telefon: +86-18913678377
webové stránky:www.sinupower-transfertubes.com

Přesná hliníková tepelná řešení – navržená pro spolehlivost.

Hot Tags: Maximální odvod tepla Kondenzátorové hlavové trubky typu D, Čína, Výrobci, Dodavatelé, Továrna, Odolný, Velkoobchod, Kvalita
