Úvod do materiálů z hliníku a hliníku

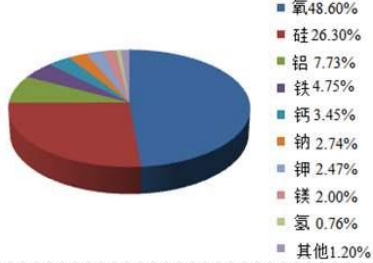

Hliník je nejrozšířenějším a nejnavštěvovanějším kovovým prvkem v zemské kůře, což představuje přibližně 7,3-8,3% celkové hmotnosti kůry, sekundu pouze na kyslík a křemík; Hliník byl objeven na počátku 19. století a začal mít produkční měřítko na počátku 20. století; Tvrdá slitina hliníku byla vynalezena na počátku 20. století a během první světové války byla široce používána ve vojenském průmyslu I.
Hliníková slitina: slitina založená na hliníku s určitým množstvím dalších přidaných prvků při lezení, což je jeden z lehkých kovových materiálů.
Hliníková slitina vs. ocel
Hliníková slitina má nízkou hustotu, střední sílu, vysokou specifickou pevnost a specifickou tuhost; Vynikající odolnost proti korozi; Vysoká tepelná vodivost a elektrická vodivost; Střední prodloužení, zpracování plastů vyžaduje přísné řízení procesních parametrů; Obtížnost svařování je o něco vyšší.

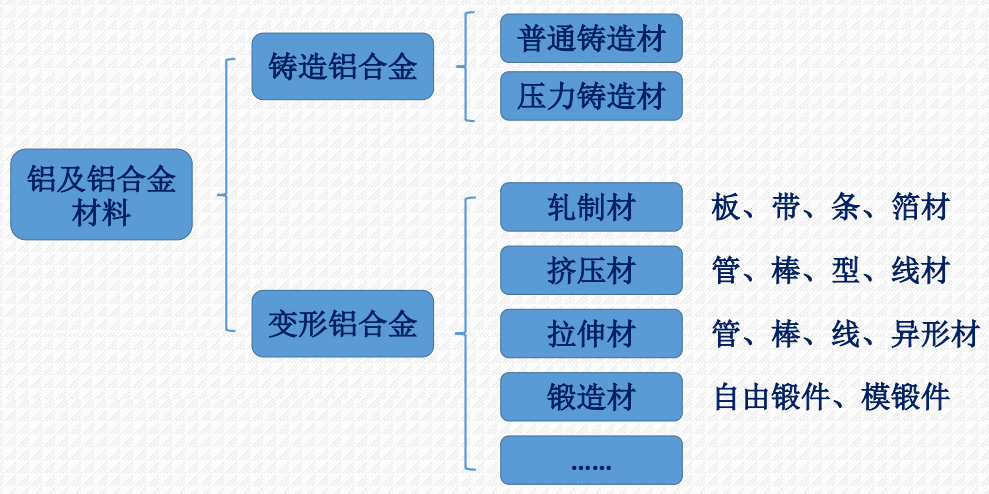

Klasifikace slitin hliníku a hliníku metodou zpracování
Odlévání slitiny hliníku: slitina hliníku s požadovaným tvarem a strukturálními vlastnostmi získanými jeho odlitím do různých modelů za určitých podmínek teploty, rychlosti a vnějších silových podmínek, využívající dobrou plynulost a plnitelnost taveniny slitiny hliníku.

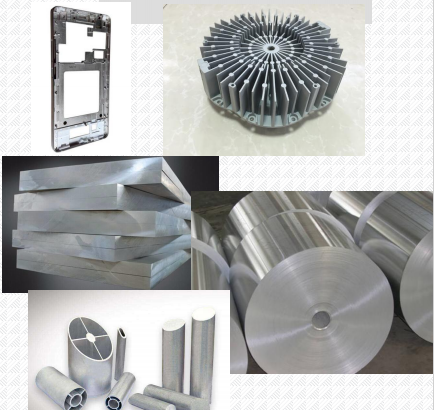

Deformovaná slitina hliníku: Různé polofinitní slitiny hliníku, jako jsou destičky, trubky, tyče, dráty a profily vyrobené z hliníkových ingotů roztavené a odlité přísadami z slitin jako surotiny a zpracované různými metodami zpracování tlaku (válcování, extruze, protažení, kong. a atd.).
Litý hliníková slitina a deformovaná slitina hliníku
Hlavní rozdíl mezi litým hliníkovou slitinou a deformovanou slitinou hliníku spočívá v tom, že obsah křemíku z legárního prvku v litém hliníkové slitině překračuje obsah ve většině deformovaných slitin hliníku; Deformovaná slitina hliníku má hustou strukturu, jednotné složení a vlastnosti, vysokou pevnost a dobrou plasticitu; Odlévání z hliníkové slitiny má dobrou zpracovatelnost, je méně omezeno konstrukcí struktury komponent a má vysokou účinnost produkce; Listingová slitina hliníku má dobrý výkon odlévání a lze jej použít k výrobě složitých tvarovaných dílů; Není potřeba velkého dodatečného vybavení; Má výhody úspory kovů, snížení nákladů a zkrácení pracovní doby a je široce používána v leteckém a občanském průmyslu. Používá se také k výrobě dílů, jako jsou hlavy válců, převodovky a písty pro automobily, pouzdra pro nástroje a měřiče a tělesa čerpadla.
Deformovatelná slitina hliníku hraje hlavní roli v materiálech používaných v leteckých a leteckých výrobcích, jako jsou letadlo, hlavní paprsky, rámy, žebra, díly přistávacího zařízení, vedení, nýty atd. Stavební průmysl.
Metoda pro označení tříd litých hliníkových slitin (GB/T 8063-2017)

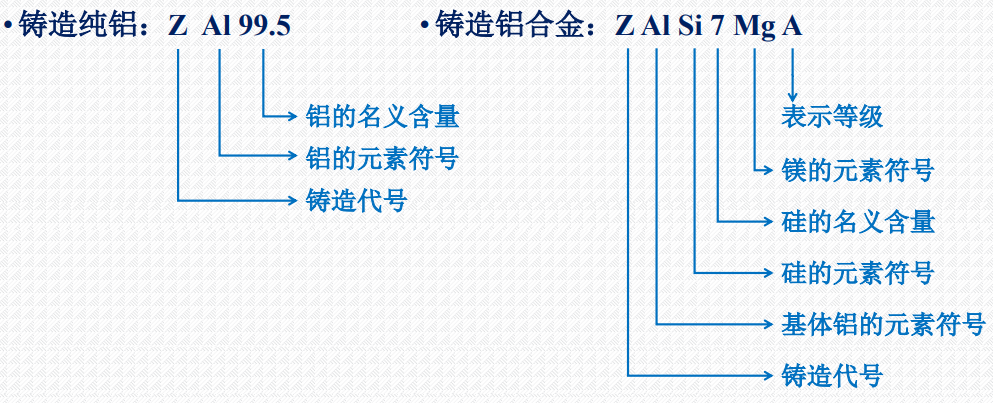

V současné době neexistuje žádný sjednocený standard pro obsazení hliníkových slitin na mezinárodní úrovni a každá země (společnost) má vlastní pojmenování a terminologii slitin. Podle čínských standardů se sestává libovolné kovové známky sestávají z „Z“, symbolu prvku základního kovu, symbolu hlavního legovacího prvku a čísla označující nominální obsah legovacího prvku; Pokud existují více než 2 prvky při lezení, měl by třída slitiny uvést symboly prvku a jejich nominální obsah, které jsou dostatečné k označení hlavních charakteristik slitiny; Symboly prvků slitiny jsou uspořádány v sestupném pořadí jejich nominálního obsahu; S výjimkou nominálního obsahu prvku matice, který není uveden, je nominální obsah jiných prvků slitiny uvedený za symbolem tohoto prvku.

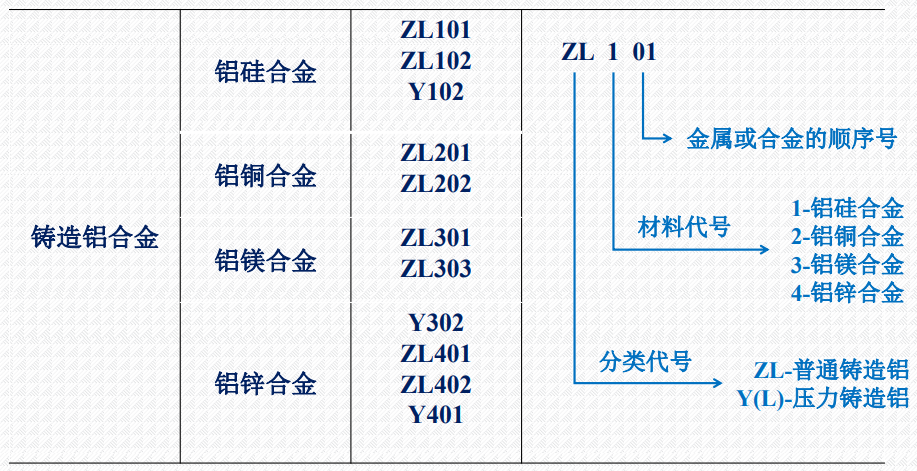

Obsazení kódu slitiny hliníku
Metoda pro označení deformovaných slitin hliníku a hliníku (GB/T 16474-2011)
Metoda pojmenování pro deformované hliníkové a hliníkové třídy slitiny přijímá systém čtyř znaků: První, třetí a čtvrté číslice jsou arabské číslice a druhá číslice je anglický kapitálový dopis; První číslice představuje skupinu slitin hliníku a hliníku; Druhá číslice nebo dopis představuje modifikaci původní čisté slitiny hliníku nebo hliníku; Poslední dvě číslice označují čistotu různých slitin hliníku nebo hliníku ve stejné skupině; Lze přímo odkazovat na mezinárodní čtyřmístné stupně systému. Například: 7A047075.

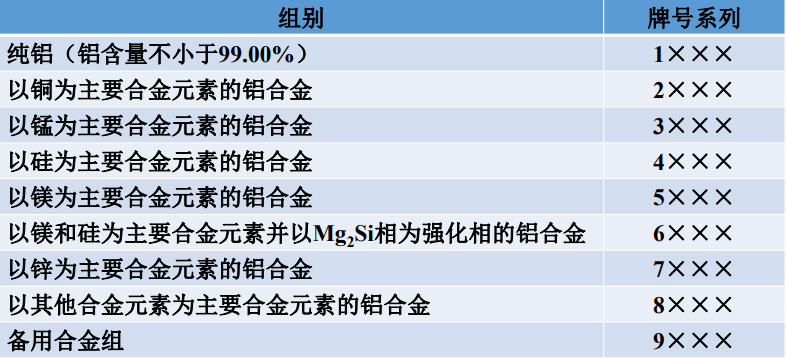

Skupiny deformovaných slitin hliníku a hliníku
Stavový kód pro deformované slitiny hliníku a hliníku (GB/T16475-2008)
Základní stavové kódy pro deformované slitiny hliníku a hliníku: F (volný pracovní stav), O (žíhaný stav), H (tvrzený stav práce), W (stav tepelného zpracování řešení), T (stav tepelného zpracování).

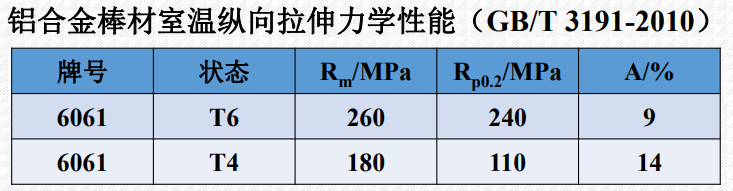

Výkon a stav materiálů z hliníkové slitiny přímo souvisí
Deformované stupně hliníku a slitiny hliníku
Hliníkové slitinové třídy používané v Číně: LG1 、 LD10 ； Klasifikované podle vlastností a aplikací slitiny: průmyslový čistý hliník (L), průmyslový hliník s vysokou čistotou (LG), potažený hliník (LB), hliník odolný proti rzi (LF), tvrdý hliník ( Ly), ultra tvrdý hliník (LC), kovaný hliník (LD), speciální hliník (LT) atd.; Obecně může odpovídat čtyřem znakovým systémům, které lze nalézt v GB/T 3190-2008.
Vývojový stav materiálů z slitiny hliníku v Číně
Čína je hlavním výrobcem a spotřebitelem materiálů z hliníkových slitin; Materiály z hliníkových slitin mají širokou škálu aplikací v dopravě, námořním, leteckém a dalším polích, zejména v některých lehkých klíčových komponentách automobilů, letadel, leteckého prostoru, lodí a dalších polí. Materiály slitiny hliníku jsou nenahraditelné; Čína je země s velkou produkcí hliníkových materiálů a velkým měřítkem výrobních zařízení na světě; V současné době patří drtivá většina materiálů z hliníkových slitin v Číně do středních až dolních produktů a některé produkty je třeba zakoupit za vysoké ceny ze zahraničí s zastaralou úrovní zpracování a špatnou stabilitou produktu.
Rozvojové cíle materiálů z hliníkových slitin v Číně
2019 Výzkumná zpráva o vývojové strategii základních materiálů (nevolní kovy) Čínská akademie inženýrství. Na základě skutečné situace v Číně a na úzkých místech, s nimiž se setkávají v oblasti hliníkových slitin, navrhuje Asociace Čína Nonferrous Metals Association následující střednědobé rozvojové cíle: Do roku 2030 dosáhne vysoce výkonných materiálů z hliníkových slitin, přičemž některé z nich dosáhnou mezinárodního dobra dosahující mezinárodní dobro, s některými dosahujícími mezinárodními dobrami. Úrovně a komplexní mechanické a procesní vlastnosti materiálů budou splňovat požadavky moderních ukazatelů výrobního průmyslu; Do roku 2035 dosáhnou materiály z hliníkových slitin dosahují dobrou mezinárodní úroveň, dosáhnou soběstačnosti a vývozu drtivé většiny materiálů z hliníkových slitin a realizují rozvoj globálního průmyslu slitin z hliníku.
Nový pokrok v materiálech slitiny hliníku v Číně
Existuje naléhavá poptávka po velkých a vysoce výkonných materiálech hliníkových slitin v následných aplikačních polích; Zdokonalení mikrostruktury; Přidáním prvků lithia nebo vzácných zemin atd.; Prostřednictvím technologie následného zpracování: vícenásobné přesné válcování, velká deformace atd.; Kompozitní materiály na bázi hliníku; Slitina hliníku práškové metalurgie; Tvorba spreje, formování koagulace a thixotropní formování.

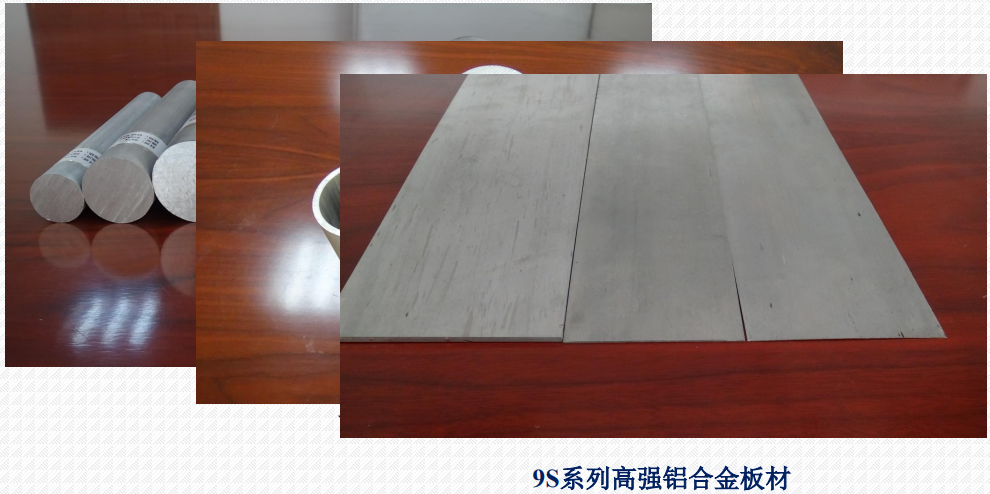

9 Série série vysoce výkonné práškové metalurgie hliníkové slitiny
Výzkumy a vývojové úspěchy Changchun Institute of Applied Chemistry, Čínská akademie věd, která trvala více než 20 let; Inkubační projekt Qingdao Zhongke Applied Chemical Technology Research Institute; Světové průmyslové projekty metalurgie hliníku z metalurgie; Použití mechanického zvržení+polotřídějící technologie formování/práškové metalurgie, řady speciálních slitin hliníku s vysokou pevností (9s), vysoká odolnost proti korozi (9C), odolnost proti vysoké teplotě (9h), nízká expanze a vysoká odolnost proti opotřebení (9e (9E ) jsou připraveny; Vyplňuje mezeru v slitinách hliníku v Číně a může nahradit dovážené slitiny hliníku 7075, 5083, CZ42 a 4032.

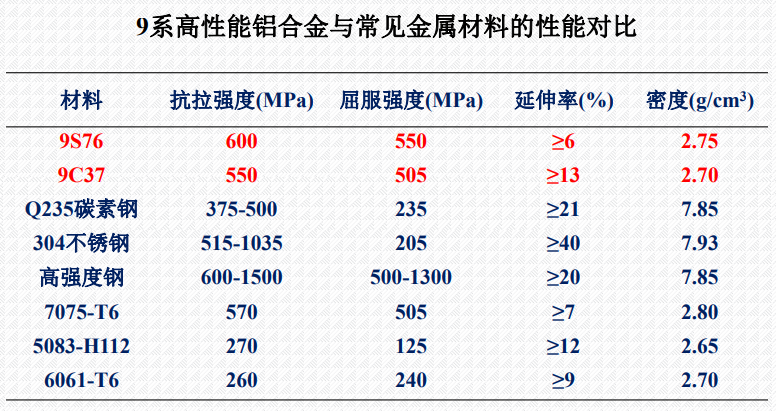

Vlastnictví
Speciální materiály z hliníkové slitiny připravené metodou práškové metalurgie mají vysokou pevnost, stabilní výkon a výrazně lepší ukazatele než tradiční slitiny hliníku produkované při industrializaci; Indikátory mechanického výkonu materiálů v trojrozměrném směru jsou v podstatě stejné.
Metoda formování
Vynikající proces slinování může dosáhnout dobrého výkonu bez ošetření stárnutí a proces je jednoduchý.
Svařovací výkon
Mechanismus mikropecátka materiálu z hliníkové slitiny řady 9 sérií nevykazuje významné snížení pevnosti na svařovacím kloubu.
Zkoumání aplikace slitiny hliníku v oblasti domácích spotřebičů
Diskuse o aplikaci slitiny hliníku v poli Home Appliance - plech
Hliníková deska má lepší odolnost proti korozi než ocelová deska; Běžné eloxování může zlepšit estetiku; Tvrdá eloxování/oxidace mikro oblouku může zlepšit odolnost a bezpečnost opotřebení; Lze použít pro panely, strukturální desky, zásuvky atd.; Odolné proti skvrnám, odolné vůči slunci a ne snadno poškrábané.
Možné technické potíže: uniformita povrchového úpravy pro desky velké velikosti.
Diskuse o aplikaci slitiny hliníku v oblasti domácích spotřebičů - profily a trubky
Profily slitiny hliníku mohou nahradit ocel a být použity jako strukturální podpůrné materiály pro domácí spotřebiče; Tenké zděné trubice lze použít jako zkumavky pro výměnu tepla pro klimatizace/chladničky a nahradit měděné trubice; Hliníková slitina série 9C1 *, s více než 99% složením hliníku; Pevnost v tahu dosahuje více než 300 mPa a tepelná vodivost je 210 W/m • K ±; Odolnost proti korozi a dobrá plynulost chladiva.

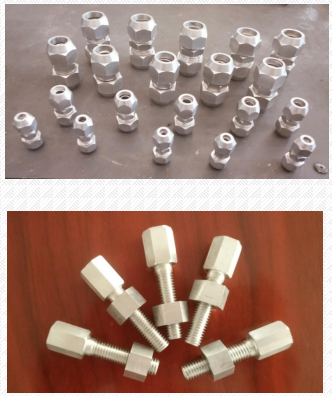

Diskuse o aplikaci slitiny hliníku v oblasti domácích spotřebičů - náhradní díly
Vyměňte měď z slitiny a vytvořte konektory ledničky/klimatizace, přímé konektory atd.; ρ (9s) = 2,80 ， ρ (9C) = 2,70 ， ρ (H62) = 8,93 ， ρ (T2 、 T3) = 7,83 ； Vyměňte ocel produkcí šroubů a ořechů; Zabránit elektrochemické korozi skořápky; Zlepšit komplexní výkon elektrických spotřebičů.
Diskuse o aplikaci slitiny hliníku v oblasti domácích spotřebičů - vnitřní nádrž ohřívače vody

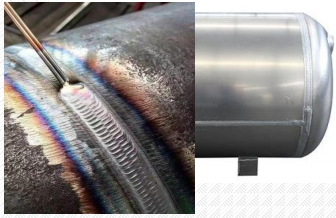

V současné době se používají procesy ohýbání ocelové desky, svařování a smaltovací procesy, což vede k nerovnoměrným svarům, které jsou náchylné k korozi a úniku, což ovlivňuje jejich životnost.
Návrh: Nahraďte vnitřní vložkou z hliníkové slitiny.
Možnost 1: Extruzní trubice+tření Svařování míchání+oxidace mikro oblouku, varianta 2: Ohýbání hliníkové desky+tření svařování míchání+oxidace mikro oblouku.
Svařovací svařování tření má hladký svarový švů a dobrou spolehlivost; Po oxidaci micro oblouku je povrch vnitřní vložky potažen keramickou vrstvou aluminou, která je bezpečná a netoxická.

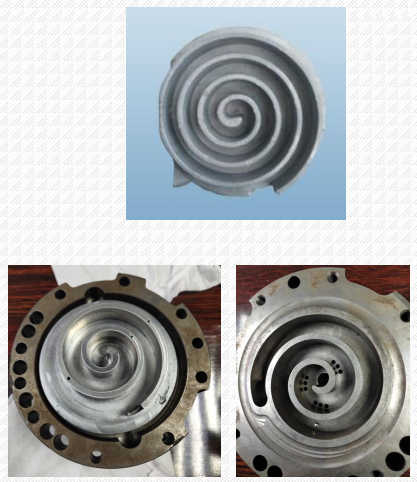

Diskuse o aplikaci slitiny hliníku v poli Home Appliance Field - Vortex Disc
Nové klimatizace energetického vozidla široce používají posuvné kompresory, které mají malé velikosti a mají vysokou pracovní účinnost; Hliníkové slitinové virtexové disky jsou lehké, mají nízké vibrace a nízký hluk; Určitá zahraniční značka pro domácí klimatizace používá kompresor víru s dynamickým diskem z hliníkové slitiny a dosahuje poměru energetické účinnosti 3,6.
tradiční metoda
Odlévání nízkého tlaku; Kapalina kování; Horké kování; Formování tlaku; 4032 slitiny hliníku; Pevnost v tahu místnosti 360MPA, tvrdost 110HB.
Nové materiály a nové procesy
Technologie formování přesnosti prášku; Rozměry padělaných produktů jsou podobné rozměrům hotových dílů; Může dosáhnout minimálního nebo žádného řezání; Kování má dobrou sílu a odolnost proti vysoké teplotě. Hliníková slitina série 9E: Pevnost v tahu místnosti 450MPA, tvrdost 135HB; Pevnost v tahu při 350 ℃ 180MPa; Nejvyšší teplota odolná proti teplu může dosáhnout 450 ℃.
Průzkum aplikace z hliníkové slitiny v poli Home Appliance - vnitřní kbelík pračky bubnu
V současné době je vnitřní kbelík praček bubnu většinou vyroben z materiálu z nerezové oceli; Nahraďte nerezovou ocel vysokou pevnou a korozí odolnou proti hliníku; Může snížit hmotnost o více než 50%; Teoreticky může zlepšit účinnost a snížit hluk.
Nepřipření pračky
