Abstraktní
Když kondenzátor nefunguje správně, příznaky vypadají povědomě: vyšší spotřeba energie, nestabilní výstupní teploty, časté čištění, předčasné úniky a druh vibračního hluku, který se stále objevuje v nejhorší možnou dobu. AKruhová kondenzátorová trubka typu Dje často vybírán v kompaktních konstrukcích kondenzátorů, protože pomáhá vyvážit tři protichůdné potřeby: využití povrchu pro přenos tepla, stabilitu průtoku a mechanickou robustnost na omezeném půdorysu. V tomto článku rozeberu, co se u skutečných kondenzátorů obvykle pokazí, co obvykle znamená záměr „D-type + kulatý“, co specifikovat, abyste se vyhnuli chybám při zdroji, a jak přemýšlet o odolnosti (koroze, znečištění, vibrace), než se trubice vůbec dostane do vaší dílny.
Obsah
- Přehled na první pohled
- Jaké problémy se kupující snaží vyřešit?
- Co je kruhová kondenzátorová trubice typu D v praxi?
- Kde se nejlépe hodí v kondenzátorových systémech?
- Co specifikovat, aby výkon odpovídal výkresu
- Jak přemýšlet o korozi, znečištění a vibracích
- Dotazy na dodavatele, které zabraňují drahým přepracováním
- Tabulka pro výběr a řešení problémů
- FAQ
- Závěrečné myšlenky
Přehled na první pohled
- První:identifikujte bod bolesti (prostor, pokles tlaku, vibrace, koroze, znečištění nebo výtěžnost sestavy).
- Pak:potvrďte, co pro vaši sestavu znamená „D-type“ (profil, koncový tvar, rozhraní trubice-záhlaví nebo geometrie balení).
- Další:uzamkněte specifikace, které řídí skutečné výsledky (rozměry, tolerance, slitina/materiál, čistota, zkušební metoda).
- Konečně:sladit se s dodavatelem, který může prokázat konzistentnost prostřednictvím inspekčních záznamů a procesních kontrol – nejen stránky katalogu.
Jaké problémy se kupující snaží vyřešit?
Většina lidí nechodí nakupovatKruhová kondenzátorová trubka typu Dprotože to zní cool. Dělají to, protože je něco bolí – obvykle to stojí, doba provozuschopnosti nebo obojí. Zde jsou body bolesti, které nejčastěji vidím, když týmy hodnotí možnosti trubek pro výkon kondenzátoru:
- Prostor je málo:oblast cívky je omezená, ale cíle kapacity zůstávají stejné.
- Pokles tlaku se plíživě zvyšuje:čerpadla/ventilátory pracují intenzivněji a spotřeba energie stoupá.
- Znečištění a vodní kámen:výkon vypadá dobře při uvedení do provozu, pak se po týdnech nebo měsících zhorší.
- Vibrační únava:podpěry trubek jsou „dost dobré“, dokud se při určitém zatížení neobjeví rezonance.
- Korozní překvapení:systémy se smíšenými kovy, změny chemického složení vody nebo pobřežní prostředí zkracují život.
- Problémy s výnosem montáže:malý rozměrový posun způsobuje vady pájení/svařování, netěsnosti nebo přepracování.
- Volatilita dodací doby:potřebujete předvídatelné dodávky a opakovatelnou kvalitu, nikoli jednorázovou dávku, která vypadá perfektně.
Nejlepší volba trubice je ta, která snižuje váš rizikový profilpro vaše skutečné provozní podmínky. Proto bychom měli mluvit o tom, co „typ D“ obvykle znamená, než budeme mluvit o „lepším přenosu tepla“.

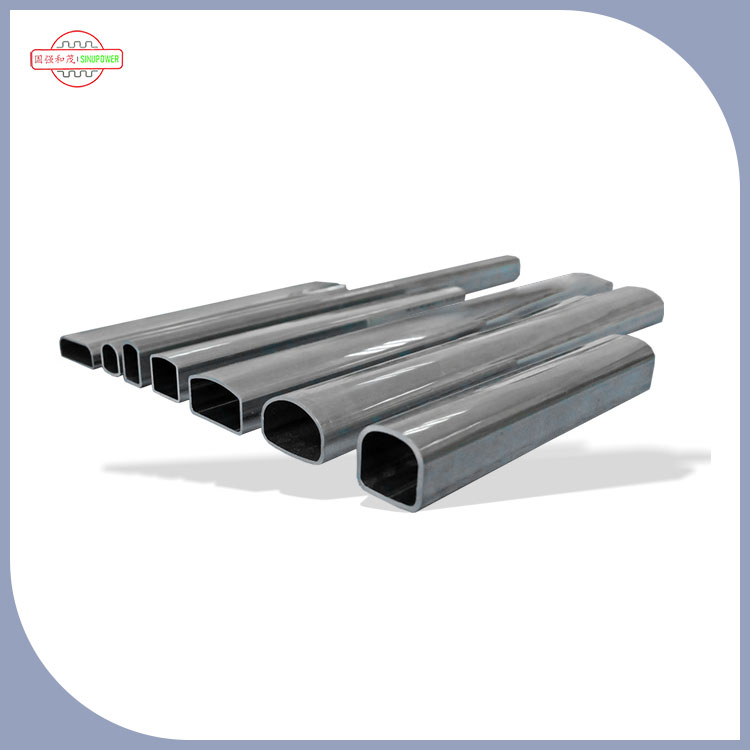

Co je kruhová kondenzátorová trubice typu D v praxi?
Pojmenování může být matoucí, protože „D-type“ se v různých odvětvích používá odlišně. V mnoha konstrukcích kondenzátorů „D-type“ často signalizuje volbu geometrie nebo rozhraní, která má zlepšit stabilitu těsnění, kontaktu nebo sestavy a zároveň zachovat chování proudění blíže tomu, co byste očekávali od kruhového průchodu.
Moje praktická definice: A Kruhová kondenzátorová trubka typu Dje obvykle navržen tak, aby udržoval plynulý tok tekutiny (hlavní výhoda kulatých průtokových cest) a zároveň zavádí řízenou plochou nebo indexovanou funkci (záměr „D“), která pomáhá s umístěním, rozestupy, spojováním trubek a hlav nebo využíváním kontaktní plochy – zejména u kompaktních cívek.
Proč na tom záleží? Protože mnoho „výkonových“ problémů v kondenzátorech není způsobeno teorií přenosu tepla – jsou způsobeny výrobními odchylkami a provozními podmínkami. Trubka, která se snadněji umísťuje, snáze se spojuje a je méně citlivá na menší rozměrové nahromadění, může být cennější než jen malý teoretický nárůst účinnosti.
Pokud hodnotíte tento typ trubky, neptejte se pouze „Je to kulatá?“ Požádat:Která část mé sestavy se stává stabilnější nebo opakovatelnější kvůli záměru návrhu typu D?
Kde se nejlépe hodí v kondenzátorových systémech?
V kondenzátorových aplikacích v průmyslových zařízeních a systémech HVAC je volba trubice obvykle vyvážením mezi oblastí přenosu tepla, distribucí toku a mechanickou odolností. AKruhová kondenzátorová trubka typu Dse často volí, když:
- Potřebujete kompaktnost:těsnější balení cívek nebo předvídatelnější vyrovnání trubek pomáhá dosáhnout cílů kapacity ve stejné obálce.
- Chcete stabilní chování toku:kulaté průtokové cesty mohou pomoci minimalizovat náhlé tlakové penalizace ve srovnání s agresivněji tvarovanými kanály.
- Váš proces připojení vyžaduje opakovatelnost:konzistentní funkce profilu může snížit variabilitu sestavy.
- Swing provozních podmínek:vibrace, teplotní cykly a přerušované zatížení odměňují mechanicky stabilní geometrii.
Ještě jedna kontrola reality: pokud váš kondenzátor běží s nekonzistentním rozložením (horká místa, nerovnoměrné výstupní teploty), můžete ztratit mnohem více výkonu nesprávným rozložením, než kdy získáte z „optimalizovaného“ tvaru trubice. Proto považujte výběr trubek za součást systému: sběrače, podpěry, kontakt s žebry, kvalitu spojování a strategii čištění.
Co specifikovat, aby výkon odpovídal výkresu
Zde je past, kterou jsem viděl příliš mnohokrát: výkres je „kompletní“, ale nekontroluje detaily, které ve skutečnosti řídí riziko úniku, pokles tlaku a výnos sestavy. Pokud chcete aKruhová kondenzátorová trubka typu Daby se chovaly konzistentně dávka od dávky, to jsou položky specifikace, které se vyplatí.
Základní specifikace k uzamčení
- Vnější průměr a tloušťka stěny:zahrnují toleranci a metodu měření.
- Délka a kvalita střihu:limity otřepů, pravoúhlost a požadavky na koncové podmínky.
- Materiál/slitina:přizpůsobení koroznímu prostředí a procesu spojování.
- Stav a čistota povrchu:kontrola olejů, třísek, prachu; definovat přijatelné povrchové vady.
- Test tlaku/těsnosti:specifikovat zkušební tlak, médium (vzduch/voda), dobu výdrže a kritéria přijatelnosti.
- Rozměrová stabilita po tvarování/spojení:pokud jsou trubky předtvarované nebo opracované na konci, specifikujte kontroly po zpracování.
Pokud získáváte mezinárodní zdroje, je také chytré to specifikovatbalení a manipulacepožadavky. Trubky kondenzátoru mohou být poškozeny zdánlivě malými nárazy: promáčknutím, ovalizací, poškrábáním povrchu a znečištěním. Tyto vady se nemusí projevit až po spojení nebo tlakové zkoušce – kdy je přepracování mnohem dražší.
Jak přemýšlet o korozi, znečištění a vibracích
„Odolný“ není jediný atribut. U kondenzátorových trubic je životnost obvykle výsledkemchemie(odolnost proti korozi),fyzika(vibrace a únava) aoperace(znečištění a znečištění). Zde je návod, jak bych to rozdělil při rozhodování, zda aKruhová kondenzátorová trubka typu Dje správný krok.
Koroze
- Na chemii vody záleží:úroveň chloridů, pH, rozpuštěný kyslík a biocidní programy mění korozní chování.
- Smíšené kovové systémy:galvanické páry mohou tiše urychlit poškození, pokud nejsou izolovány nebo léčeny.
- Povrchová ochrana:nátěry nebo strategie opláštění mohou pomoci, ale pouze v případě, že je vaše metoda čištění neodstraní.
Znečištění a usazování vodního kamene
- Očekávejte pokles výkonu:zabudujte přístup k čištění a vyberte si specifikace trubek, které tolerují váš přístup k čištění.
- Kompromis rychlosti:vyšší rychlost může snížit usazeniny, ale může zvýšit erozi nebo čerpání energie.
- Realita údržby:pokud váš tým může uklízet pouze dvakrát ročně, vyberte si design, který zůstane mezi čištěním stabilní.
Vibrace a únava
- Strategie podpory:geometrie trubek může pomoci, ale podpěry a rozteče často rozhodují o konečné únavové životnosti.
- Tepelné cyklování:opakované roztahování/stahování může způsobit uvolnění spojů, pokud se tolerance posunou.
- Rezonanční riziko:pokud má vaše zařízení známá vibrační pásma, zkontrolujte vlastní frekvence trubice/podpory včas.
Pokud nakupujete pro dobu provozuschopnosti, požádejte o důkaz konzistence. Například,Sinupower Heat Transfer Tubes Changshu Ltd., stejně jako mnoho seriózních výrobců v této kategorii, staví tento typ trubek kolem spolehlivé služby přenosu tepla a stabilního chování toku – vaším úkolem je učinit tato tvrzení „skutečnými“ tím, že je spojíte s měřitelnými kritérii přijatelnosti ve vaší objednávce a plánu kontrol.
Dotazy na dodavatele, které zabraňují drahým přepracováním
Pokud bych měl vybrat jeden posun v myšlení kupujících, je to tento: nehodnotit pouze tubus, aleprocesto dělá trubku. Když získáváte zdroj aKruhová kondenzátorová trubka typu D, tyto otázky jsou ty, které mají tendenci odhalit riziko brzy:
- Jak ovládáte rozměrový drift napříč dávkami?Zeptejte se, co se měří, jak často a co se stane, když je to mimo specifikace.
- Co znamená „čisté“ ve vaší továrně?Po konečné kontrole se zeptejte na odstraňování třísek, kontrolu oleje a balení.
- Jaký test je standardní a jaký nepovinný?Tlaková zkouška, vířivý proud (pokud je k dispozici), vizuální klasifikace, kontrola tvrdosti – udělejte to explicitně.
- Můžete poskytnout kontrolní záznamy se zásilkami?Pokud je odpověď nejasná, považujte ji za signál.
- Jak zabráníte poškození při manipulaci?Promáčkliny a škrábance se mohou změnit v netěsnosti a šrot.
- Jaká je vaše praxe kontroly změn?Změny zdroje materiálu nebo změny nástrojů by měly být sděleny před doručením zásilky.
Dobré dodavatele tyto otázky neurazí. Uleví se jim, že to myslíte vážně – protože seriozní zákazníci omezí nedorozumění a nouzové hašení.
Tabulka pro výběr a řešení problémů
Použijte tuto tabulku jako rychlou „mapu kupujícího“ pro porovnání běžných problémů s kondenzátory s tím, co byste měli specifikovat nebo ověřit při výběruKruhová kondenzátorová trubka typu D.
| Bolestný bod kupujícího | Co to obvykle způsobuje | Co specifikovat / ověřit | Na co si dát pozor |
|---|---|---|---|
| Kapacita časem klesá | Znečištění, vodní kámen, špatný přístup k čištění | Kompatibilita metody čištění; stav povrchu; předpoklady intervalů údržby | Agresivní čištění může poškodit nátěry nebo spoje |
| Vysoký pokles tlaku | Omezení průtoku, špatná distribuce, drsné vnitřní povrchy | Záměr cesty toku; rozměrová tolerance; vnitřní čistota | „Malé“ posuny tolerance se mohou stát velkými systémovými sankcemi |
| Selhání úniku po připojení | Koncové problémy s kvalitou, kontaminace, nesoulad s rozhraním záhlaví | Hranice pravoúhlosti/otřepu řezu; standard čistoty; plán zkoušek těsnosti | Kontaminace se často skrývá až do závěrečné tlakové zkoušky |
| Hluk z vibrací / únavové trhliny | Rozteč podpory, rezonance, tepelné cyklické namáhání | strategie podpory; výběr materiálu; rozměrová stabilita po tvarování | Nepovažujte geometrii trubky za náhradu správných podpěr |
| Koroze a předčasná výměna | Chemie vody, smíšené kovy, expozice životního prostředí | Výběr materiálu/slitiny; strategie izolace; přídavek na korozi | Materiály „jedna velikost pro všechny“ jen zřídka přežijí drsná místa |
| Nízká výtěžnost montáže | Nekonzistence šarže, poškození při manipulaci, nejasná kritéria přijatelnosti | Inspekční záznamy; obal; limity vad; očekávání kontroly změn | Náklady na přepracování často převyšují cenové rozdíly trubek |
FAQ
Je kruhová kondenzátorová trubka typu D pouze pro jedno odvětví?
Ne nutně. Stejný koncept trubek se může objevit kdekoli, kompaktní kondenzátory a stabilní spojovací materiál. Co se mění, je specifikace: materiál, tolerance a testování by měly odpovídat vašim provozním podmínkám (teplota, chemické složení kapaliny, profil vibrací, metoda čištění).
Co bych měl upřednostnit jako první: přenos tepla nebo spolehlivost?
Ve většině skutečných instalací vítězí spolehlivost. Poněkud „méně optimální“ trubice, která si zachovává výkon po celé měsíce s předvídatelným čištěním a menším počtem netěsností, často přináší lepší celkové náklady než konstrukce, která začíná pevně, ale rychle degraduje nebo komplikuje montáž.
Jak se vyvaruji objednání nesprávného výkladu „D-type“?
Považujte „D-type“ za příznak pro objasnění geometrie a detailů rozhraní. Potvrďte záměr průřezu, koncové podmínky a způsob, jakým se trubka spojuje se sběrači a podpěrami. Přidejte náčrtky, tolerance a kontrolní body do svých nákupních dokumentů, aby nevznikaly žádné nejasnosti.
Potřebuji speciální kontroly kvality těchto trubek?
Pokud je kondenzátor kritický, ano. Minimálně definujte kontroly rozměrů, požadavky na čistotu a metodu zkoušky těsnosti/tlaku. U systémů s vyšším rizikem požadujte záznamy o kontrole šarže a jasné limity vad (promáčkliny, škrábance, oválnost, otřepy).
Jaký je nejrychlejší způsob, jak snížit riziko úniku?
Uzamkněte koncovou kvalitu, čistotu a manipulaci/balení. Mnoho netěsností začíná jako drobné problémy – otřepy, kontaminace nebo manipulační promáčkliny – které se projeví až během spojování nebo poslední fáze tlakového testování.
Závěrečné myšlenky
A Kruhová kondenzátorová trubka typu Dmůže být chytrou odpovědí, když bojujete s prostorovými omezeními, poklesem tlaku nebo problémy s výnosem sestavy – zvláště když váš tým potřebuje trubku, která se chová předvídatelně při skutečném provozním stresu. Klíčem je koupitprávoverze „D-type“ pro vaši architekturu kondenzátoru, pak ji zálohujte pomocí specifikací a inspekcí, které udržují výkon konzistentní napříč zásilkami.
Pokud plánujete stavbu nového kondenzátoru nebo výměnu trubek ve stávajícím systému,Sinupower Heat Transfer Tubes Changshu Ltd.vám může pomoci s možnostmi produktů a výrobním know-how přizpůsobeným servisu kondenzátorů. Podělte se o své provozní podmínky, cílovou kapacitu a klíčové rozměry a my vám pomůžeme zúžit specifikaci trubky, která vyhovuje vašim omezením. Jste připraveni jít vpřed?Kontaktujte nás prodiskutujte svůj projekt a získejte cenovou nabídku, která bude v souladu s vašimi skutečnými požadavky.
