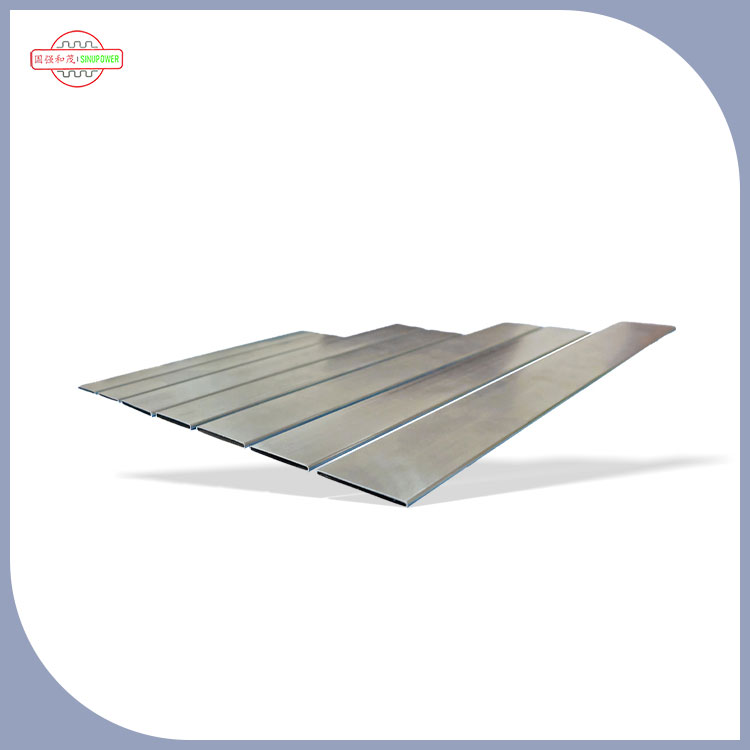

TheB-trubky pro skládané radiátoryhraje klíčovou roli při provádění cirkulace a přenosu tepla jádrového teplosměnného média, přičemž se přizpůsobuje konstrukčním charakteristikám skládacího radiátoru, přičemž bere v úvahu účinnost přenosu tepla, strukturální pevnost a přizpůsobivost montáže. Je základním nosičem pro dosažení funkce odvodu tepla a jeho specifickou funkci lze rozložit do následujících klíčových rozměrů:
1.Uzavřený cirkulační kanál teplosměnného média jádra
Jako exkluzivní průtokový kanál pro chladicí média, jako je voda, nemrznoucí směs etylenglykol a termální olej, realizuje směrovou cirkulaci média uvnitř chladiče, zabraňuje úniku média a zajišťuje stabilní provoz uzavřeného cyklu systému odvodu tepla. Je to "přenosová nádoba" pro přenos tepla z konce tepelného zdroje do konce tepelného rozptylu radiátoru a veškeré chování při přenosu tepla je založeno na proudění média uvnitř B trubice.
2.Efektivní vedení a výměna tepla jádrem
Na jedné straně stěna B trubky přímo kontaktuje teplosměnné komponenty nebo vysokoteplotní médium na konci tepelného zdroje, rychle absorbuje teplo a odvádí ho ven ze stěny trubky; Na druhé straně je vnější strana stěny trubky těsně připojena k žebrům pro odvod tepla skládacího radiátoru, přenáší absorbované teplo na žebra a poté rozšiřuje oblast rozptylu tepla přes žebra, aby se provedl nucený konvekční přenos tepla se vzduchem, čímž je dokončen kompletní proces přenosu tepla „uvolňování tepla absorpcí hmoty přenosem tepla“. Tepelná vodivost a struktura stěny trubky přímo určují základní účinnost přenosu tepla radiátoru.
3.Montáž a konstrukční podpora pro skládací konstrukce
Základním rysem skládacího radiátoru je, že žebra jsou uspořádána složeným způsobem, aby se ušetřilo místo a zvýšila hustota. Tvar průřezu a konstrukční rozměry trubky B jsou specificky přizpůsobeny tomuto rozvržení skládání a lze je přesně zapustit do vyhrazených štěrbin nebo montážních otvorů skládacích žeber, čímž se dosáhne těsného spojení mezi trubkami a žebry. Zároveň jako skeletová součást jádra chladiče přebírá nosnou roli žeber a celkové konstrukce, odolává střednímu tlaku, montážnímu namáhání a vibracím během používání, zajišťuje stabilitu skládací konstrukce a zabraňuje deformaci jádra a oddělení trubky a žeber.
4. Ochrana tlakového ložiska a těsnění pro zajištění spolehlivosti systému
Během provozu chladicího systému je uvnitř určitý tlak a potrubí B musí mít odpovídající tlakovou únosnost, aby vydrželo vnitřní tlak generovaný cirkulací média a zabránilo prasknutí stěny potrubí a úniku; Konstrukce portu B-trubice je zároveň přizpůsobena těsnicí struktuře vodní komory/koncového krytu radiátoru, která spolupracuje se spoji a těsněními a tvoří kompletní uzavřený systém, zabraňující úniku média a přizpůsobující se potřebám dlouhodobého stabilního provozu skládacího radiátoru za různých pracovních podmínek (jako jsou průmyslové zařízení, nové energetické baterie, elektronický odvod tepla atd.).
Optimalizujte průtokový odpor a rovnoměrnost přenosu tepla
Vnitřní průměr, profil průřezu a konstrukce průtokového kanálu B-trubice byly optimalizovány tak, aby se snížil průtokový odpor a spotřeba energie oběhového čerpadla při současném zajištění středního průtoku. Současně médium proudí uvnitř trubice rovnoměrně a zabraňuje nerovnoměrnému přenosu tepla způsobenému příliš vysokou nebo příliš nízkou rychlostí místního proudění. V kombinaci s uspořádáním skládaných žeber s vysokou hustotou je rozložení teploty v oblasti přenosu tepla celého jádra radiátoru vyváženější, což zlepšuje konzistenci celkového efektu odvodu tepla.
Navíc, v reakci na požadavky na nízkou hmotnost a kompaktnost skládacích radiátorů, jsou B-trubky obvykle vyrobeny z tenkostěnných a účinných teplosměnných materiálů (jako je hliníková slitina a slitina mědi), které mohou zajistit přenos tepla a tlakovou únosnost a zároveň snížit celkovou hmotnost radiátoru. To je v souladu s konstrukčním cílem „malý objem, vysoký výkon rozptylu tepla“ skládacích konstrukcí a je to klíčová základní součást skládacích radiátorů pro dosažení účinného, kompaktního a spolehlivého rozptylu tepla.
