Jak ploché oválné trubky zlepšují výkon výměníku tepla ve stísněných prostorách?

Abstraktní: Ploché oválné trubkyjsou široce používány v žebrovaných výměnících tepla, protože pomáhají vyvážit dvě věci, se kterými zákazníci neustále bojují: silný přenos tepla a nízký odpor na straně vzduchu. Tento článek rozebírá, co jsou ploché oválné trubky, kde svítí, nejčastější problémy kupujícího (pokles tlaku, hluk, limity kapacity, koroze, nekonzistentní rozměry, problémy se spojováním) a praktický kontrolní seznam, který vám pomůže určit správnou trubku pro váš projekt. Najdete zde také srovnávací tabulku, tipy pro výběr a často kladené otázky, abyste se mohli posunout od „nejste si jisti, o co se zeptat“ na „jisté rozhodnutí o nákupu“.

Obsah

• Obrys
• Co jsou ploché oválné trubky?
• Zákaznické body bolesti a jak pomáhají ploché oválné trubice
• Kde se běžně používají ploché oválné trubky
• Srovnávací tabulka plochých oválných trubek a kulatých trubek
• Praktický průvodce výběrem
• Kontrolní seznam kvality, než zadáte objednávku
• Návrhové poznámky, které zabraňují nákladným přepracováním
• FAQ
• Další kroky

Obrys

1. Definujte, co jsou ploché oválné trubky a proč na tvaru záleží.
2. Spojte tvar s reálnými problémy: odpor proudění vzduchu, hluk, stopa, kontakt s ploutvemi a provozní náklady.
3. Ukázat typické aplikace a rozhodovací kritéria.
4. Porovnejte ploché oválné trubky s kulatými trubkami v přehledné tabulce.
5. Poskytněte kontrolní seznam pro výběr: materiály, rozměry, tolerance, způsob spojování, strategie koroze a kontrola.
6. Zakončete s dalšími proveditelnými kroky a snadným způsobem, jak kontaktovat dodavatele.

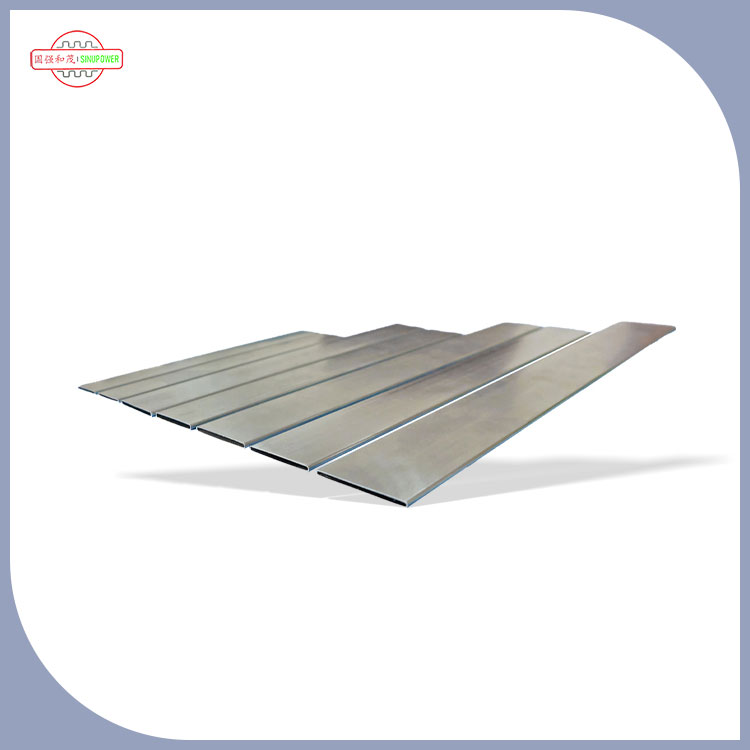

Co jsou ploché oválné trubky?

Ploché oválné trubkyjsou teplosměnné trubky s oválným průřezem, které mají „plošší“ profil než tradiční kulatá trubka. U výměníků tepla s žebrovanými trubkami je trubka dálnicí pro vaši pracovní kapalinu (vodu, chladivo, glykol, olej atd.), zatímco žebra pomáhají výměna tepla se vzduchem. Tvar trubky ovlivňuje, jak vzduch proudí kolem cívky, jak se připevňují žebra a kolik tepla můžete přenést na jednotku plochy.

Představte si ploché oválné trubky jako praktické vylepšení geometrie: mohou snížit odpor na straně vzduchu při zachování silné výměny tepla. Tato kombinace se často promítá do menších cívek, tišších ventilátorů, nižší spotřeby energie nebo větší provozní rezervy, když se jednotka zašpiní.

Mnoho kupujících nejprve zvažuje ploché oválné trubky, když narazí na jedno z těchto omezení:omezený instalační prostor, přísné energetické cíle, hlukové limitynebotlakové stropy. Pokud vám to zní povědomě, pokračujte ve čtení – tento tvar může být velmi přímým řešením, pokud je správně specifikován.

Zákaznické body bolesti a jak pomáhají ploché oválné trubice

Nákup teplosměnných trubek není jen o „velikosti trubice“. Většina projektů selže nebo se zdrží kvůli skrytým omezením: tlaková ztráta na straně vzduchu, uložení žeber, koroze, kompatibilita spojování a rozměrová konzistence od šarže k šarži. Zde je návod, jak mohou ploché oválné trubky řešit nejčastější bolestivé body.

• Bod bolesti 1: Vysoký pokles tlaku na straně vzduchu a rostoucí energie ventilátoru
  U mnoha konstrukcí cívek dominuje odpor na straně vzduchu v provozních nákladech. Ploché oválné trubice mohou představovat překážku proudění vzduchu s nižším profilem, pomáhá snižovat pokles tlaku. To může znamenat menší ventilátory, nižší rychlost ventilátoru nebo stabilnější výkon, když se hromadí prach.
• Bod bolesti 2: „Potřebujeme větší kapacitu, ale stopa nemůže růst“
  Když nemůžete zvětšit hloubku cívky nebo čelní plochu, začněte optimalizovat geometrii. Ploché oválné trubky mohou podporovat kompaktní uspořádání cívek, často pomáhá návrhářům vymáčknout více výkonu ze stejného prostoru zlepšením pohybu vzduchu ploutví.
• Bod bolesti 3: Limity hluku (komerční HVAC, doprava a obytný komfort)
  Pokud můžete snížit odpor na straně vzduchu, často snížíte výkon ventilátoru potřebný k dosažení stejného průtoku – to je jeden z nejspolehlivějších cesty k nižší hlučnosti, protože ventilátor můžete spustit pomaleji, aniž byste obětovali kapacitu.
• Bod bolesti 4: Nekonzistentní kontakt mezi žebrem a trubkou a nerovnoměrný přenos tepla
  Žebrované cívky se spoléhají na dobrý mechanický kontakt mezi žebry a trubkami. Špatná rozměrová konzistence způsobuje uvolněná žebra, vyšší tepelný odpor, a rozptyl výkonu. Ploché oválné trubky jsou často spárovány s konstrukcemi žeber, které upřednostňují stabilní kontaktní plochu – když jsou řízeny tolerance.
• Bod bolesti 5: Koroze, netěsnosti nebo předčasné poruchy v drsném prostředí
  Materiál trubek, stav povrchu a strategie povlakování jsou důležité stejně jako tvar. Ploché oválné trubky jsou k dispozici v několika materiálových variantách, což umožňuje zaměřit se na specifická korozní rizika (vlhkost, solná mlha, čisticí chemikálie, průmyslové výfukové plyny).
• Bod bolesti 6: Problémy se spojováním (pájení, svařování, expanze a sběrače)
  Tvarování konců, kvalita švů a opakovatelnost rozměrů přímo ovlivňují, jak hladce se trubky připojují ke sběračům a jak spolehlivě spoje procházejí testy. Nejlepší výsledky pocházejí z včasné specifikace způsobu spojování a následného přizpůsobení materiálu trubky a tolerancí této metodě.

Pokud jste někdy měli cívku, která vypadala skvěle na papíře, ale postrádala výkon v terénu, je to obvykle proto, že jedna z položek výše nebyla dostatečně přesně definována ve specifikaci trubky.

Kde se běžně používají ploché oválné trubky

Ploché oválné trubky se objevují v celé řadě průmyslových odvětví, protože jejich výhody (efektivita proudění vzduchu, kompaktnost a stabilní integrace žeber) platí pro mnoho výměníků tepla vzduch/kapalina.

• HVAC cívkypro komerční budovy a energeticky šetrné rekonstrukce
• Automobilové a dopravní výměníky teplakde je proudění vzduchu, hluk a balení pevně omezeno
• Chladicí systémy(kondenzátory a výparníky) s cílem dosáhnout lepšího výkonu na metr čtvereční
• Průmyslové chlazeníkde nepřetržitý provoz činí výkon ventilátoru hlavními celoživotními náklady
• Čisté prostory a citlivé prostředíkde je důležitá nižší hlučnost a předvídatelný výkon

V praxi „správná“ volba závisí na vašich prioritách: minimální tlaková ztráta, maximální kapacita, odolnost proti korozi nebo jednoduchost výroby. Dobrý dodavatel vám pomůže sladit geometrii trubek s těmito prioritami, spíše než prosazovat univerzální řešení.

Srovnávací tabulka plochých oválných trubek a kulatých trubek

Praktický průvodce výběrem

Nejrychlejším způsobem, jak se vyhnout zpožděním, je specifikovat ploché oválné trubky jako inženýr a zakoupit je jako projektový manažer: definujte, na čem záleží, zablokujte tolerance a vyrovnejte trubku s vaší metodou spojování a testování.

• 1) Potvrďte své provozní podmínky
  Definujte pracovní kapalinu, rozsah tlaku, provozní teplotu a expozici při čištění/údržbě. Tím se zúží výběr materiálu a tloušťky stěny.
• 2) Vyberte si materiál na základě prostředí, ne zvyku
  Pro korozní nebo pobřežní prostředí není strategie koroze volitelná. Zvažte, zda potřebujete nerez, lakovanou ocel nebo jiná řešení v závislosti na vašem systému a požadavcích na shodu.
• 3) Definujte rozměry, které ovlivňují lícování ploutví
  Ploché oválné trubky vyžadují jasné definice hlavních/vedlejších rozměrů, poloměrů rohů (pokud jsou použitelné) a přípustných rozsahů oválnosti/rovinnosti. Jsou-li žebra vyražena nebo vyražena tak, aby odpovídala trubce, na vrstvení tolerancí hodně záleží.
• 4) Rozhodněte se o způsobu připojení včas
  Ať už roztahujete, pájete, svařujete nebo mechanicky spojujete sběrače, stav vašich konců trubek a požadavky na povrch se mění. Pozdější změny spojování jsou častou příčinou přepracování cívek.
• 5) Plán vyrobitelnosti a dodací lhůty
  Potřebujete-li vlastní délky, tvarování konců, speciální povlaky nebo nestandardní tolerance, zařaďte je do svého plánu. Před hromadnou výrobou budete také chtít předprodukční vzorky.

Tady vám zkušený výrobce může ušetřit týdny. Například,Sinupower Heat Transfer Tubes Changshu Ltd.se zaměřuje na teplosměnné trubky používané v aplikacích spirál a výměníků, a projekty se obvykle pohybují rychleji, když dopředu sdílíte svůj výkres svitku, specifikaci ploutví a způsob spojování.

Kontrolní seznam kvality, než zadáte objednávku

Ploché oválné trubky mohou poskytnout vynikající výsledky, ale pouze v případě, že je produkt konzistentní. Zde je kontrolní seznam pro kupujícího, který si můžete zkopírovat do své RFQ.

1. Rozměrová konzistence:hlavní/vedlejší rozměry, přímost a délková tolerance v souladu s vašimi žebrovými nástroji a hlavičkami.
2. Stav povrchu:čistá, kontrolovaná povrchová úprava vhodná pro vaši metodu spojování (zejména pro pájení nebo svařování).
3. Ovládání tloušťky stěny:dostačující pro požadavky na tlak a tvářecí procesy, aniž by zvyšovaly zbytečnou hmotnost/náklady.
4. Integrita švu (pokud je k dispozici):stabilní kvalita svaru/svaru s plánem zkoušek, který odpovídá vaší úrovni rizika.
5. Přístup k testování těsnosti:definovat metodu tlakové zkoušky a kritéria přijatelnosti před zahájením výroby.
6. Sledovatelnost:ID šarže, očekávání certifikace materiálu a záznamy o kontrole, které odpovídají vašim interním požadavkům na kontrolu kvality.
7. Balení a ochrana:vyhněte se promáčknutí a škrábancům při přepravě, které mohou zničit vkládání ploutví a způsobit odmítnutí.

Pokud jste se spálili tím, že „do sestavení vypadá dobře“, kontrola rozměrů a ochrana balení jsou obvykle dvě největší vylepšení, která můžete požadovat.

Návrhové poznámky, které zabraňují nákladným přepracováním

Toto jsou praktické detaily, které často uniknou až do prvního výrobního cyklu:

• Na designu ploutvového límce záleží
  I malé změny v geometrii trubky mohou změnit sílu vkládání žebra, kontaktní odpor a míru zmetkovitosti. Vyrovnejte nástroje na žebra s tolerančním pásem trubky.
• Nepodceňujte ani nepřekračujte tolerance
  Příliš těsné tolerance zvyšují náklady a dodací lhůty; příliš volné tolerance způsobují selhání sestavy. Zaměřte se na tolerance, které odpovídají vaší kapacitě svitkového procesu.
• Zohledněte tloušťku povlaku (pokud je použit)
  Ochranné povlaky mohou změnit chování při lícování a spojování. Pokud je nátěr součástí vašeho korozního plánu, zahrňte jej do rozměrových a procesních předpokladů.
• Prototyp s vaším skutečným procesem
  Krátký zkušební provoz s použitím vašeho skutečného vkládání žeber, spojování hlavičky a tlakového testování odhalí problémy rychleji než jakýkoli tabulkový model.

FAQ

Q1: Jsou ploché oválné trubky vždy lepší než kulaté trubky?
A: Ne vždy. Ploché oválné trubky září, když je vaším limitujícím faktorem odpor na straně vzduchu, hluk nebo balení. Kulaté trubky mohou být skvělou volbou pro vysoce standardizované konstrukce, kde je prioritou jednoduchost a široká kompatibilita nástrojů.

Q2: Jakou největší chybu dělají kupující při objednávání plochých oválných trubek?
Odpověď: Vynechání klíčových detailů tolerance. Pokud RFQ jasně nedefinuje rozměrovou konzistenci (včetně očekávání rovinnosti/ovality), riskujete problémy s lícováním, proměnlivý výkon cívky a vysokou zmetkovitost během montáže.

Q3: Snižují ploché oválné trubky provozní náklady?
A: Mohou. Pokud konstrukce snižuje pokles tlaku na straně vzduchu, můžete dosáhnout stejné kapacity s nižším výkonem ventilátoru nebo nižší rychlostí ventilátoru, což se často promítá do úspory energie a snížení hluku.

Q4: Jaké informace bych měl poslat dodavateli pro rychlou nabídku?
Odpověď: Podělte se o své rozměry trubek, preferovaný materiál, požadované délky, očekávaný roční objem, způsob připojení (ke sběračům), rozsah tlaku/teploty a jakékoli požadavky na korozi nebo povlak. Jednoduché kreslení cívky a specifikace ploutví mohou věci dramaticky urychlit.

Q5: Jak mohu ověřit kvalitu bez zpomalení zadávání zakázek?
Odpověď: Požádejte o sadu předvýrobních vzorků, vyžádejte si záznamy o rozměrové kontrole, definujte svou metodu zkoušky těsnosti a akceptační kritéria a dohodněte se na ochraně obalu. To udržuje kontrolu kvality zaměřenou a zabraňuje překvapením během montáže.

Další kroky

Ploché oválné trubky nejsou jen „jiného tvaru“ – jsou praktickou pákou pro zlepšení účinnosti proudění vzduchu, kompaktnosti a stability výkonu. když design vašeho výměníku naráží na skutečné limity. Klíčem je zacházet s trubkou jako se součástí systému: žebra, hlavičky, způsob spojování a prostředí vše je třeba posuzovat společně.

Pokud hodnotíte ploché oválné trubky pro nadcházející projekt spirály nebo výměníku tepla, sdělte nám svůj výkres a provozní podmínky včas, aby dodavatel mohl doporučit nejvhodnější specifikaci trubky a plán kontroly. Pro podporu produktu a podrobnosti o výrobní kapacitěkontaktujte násnaSinupower Heat Transfer Tubes Changshu Ltd.a přeměňme vaše omezení ve spolehlivé řešení připravené na výrobu.
