Shrnutí článku
Obdélníkové trubkyse objevují v modernějších výměnících tepla a tepelných systémech z jednoduchého důvodu: dokážou poskytovat vysoký výkon přenosu tepla ve stísněných prostorách a zároveň pomáhají inženýrům řídit proudění vzduchu, pokles tlaku a geometrii spirály. Tento článek rozebírá, kde mají obdélníkové trubky smysl, jaké bolestivé body opravují (a které ne), jak je správně specifikovat a jaké kontroly kvality byste měli požadovat, abyste se vyhnuli nákladným překvapením. Získáte také praktickou srovnávací tabulku, kontrolní seznamy pro výběr a sekci FAQ, které můžete sdílet se svým týmem.
Pokud získáváte trubky výměníku tepla, je pravděpodobné, že neztrácíte spát kvůli „trubkám“ obecně – ztrácíte spánek kvůli tomu, co mohou trubky zlomit: výkonnostní cíle, výnos montáže a harmonogramy dodávek. Zde jsou bolestivé body, které se objevují znovu a znovu:
Obdélníkové trubky nevyřeší magicky každý z těchto problémů, ale když jsou vybrány pro správnou práci – a jsou správně specifikovány – mohou snížit několik problémů najednou.
Obdélníkové trubky mění geometrii průtokového kanálu a způsob, jakým se trubka propojuje s žebry nebo deskami. To zní akademicky, dokud neuvidíte praktické účinky:
Stručně řečeno: profil vám dává další páku, kterou můžete zatáhnout, když kulaté trubky nemohou poskytnout kombinaci kompaktnosti, montáže a tepelného výkonu, kterou potřebujete.
Obdélníkové trubky jsou obzvláště atraktivní, když je design omezený nebo když je vzduchová strana skutečným úzkým hrdlem. Mezi běžné případy použití patří:
Tip: Pokud váš návrhářský tým stále bojuje s „potřebujeme větší kapacitu, ale nemůžeme zvětšit cívku“, je to obvykle místo, kde do konverzace vstupují pravoúhlé profily.
Udělejme rozhodnutí praktické. Zde je srovnávací tabulka nákupu a inženýrství, kterou lze použít v rané fázi:
| Rozhodovací faktor | Obdélníkové trubky | Kulaté trubky |
|---|---|---|
| Využití prostoru | Často silné v kompaktním uspořádání; snadné stohování v určitých geometriích | Spolehlivý, ale může plýtvat místem v těsných, obdélníkových obálkách |
| Potenciál rozhraní Fin | Ploché strany mohou pomoci dosáhnout konzistentního kontaktu, když jsou přizpůsobeny designu ploutví | Společné normy; nástroje pro ploutve široce dostupné |
| Vyrovnání sestavy | Profil může snížit rotaci a zlepšit opakovatelné umístění | Rotace není ze své podstaty omezena, pokud ji nevynucují svítidla |
| Dostupnost dodavatelského řetězce | Nejlépe u specializovaných výrobců; zajistit schopnosti a tolerance | Široká dostupnost; mnoho dodavatelů |
| Citlivost specifikace | Vyšší – malé změny v rozích, poloměrech nebo stěně mohou mít větší význam | Nižší – standardy a zaměnitelnost jsou běžné |
| Předvídatelnost nákladů | Může být konkurenceschopný v objemu; závisí na slitině, procesu a tolerancích | Často předvídatelné díky rozsahu komodit |
Když systém nefunguje správně, týmy často nejprve obviňují „tvar trubky“. Ve skutečnosti závisí výkon na několika proměnných, které můžete ovládat. Pokud hodnotíte obdélníkové trubky, zaměřte se na tyto:
Nejlepší projekty berou obdélníkové trubky jako součást systému: trubka + žebro + způsob spojování + provozní podmínky. Odtud pocházejí výhry.
Většina problémů se získáváním zdrojů nastává proto, že specifikace trubky jsou „dost blízké“ pro citaci, ale nejsou dostatečně přesné pro výrobu. Pomocí tohoto kontrolního seznamu zabráníte opakovaným uvozovkám, zpožděním a nesouladu:
Tip pro nákup: požádejte inženýry o poskytnutí seznamu „kritických pro montáž“. Pokud tolerance ovlivní vložení žebra, pájecí mezery nebo uložení přípravku, patří do specifikace nákupu – není pohřbena ve vnitřních výkresech.
Obdélníkové trubky se často používají tam, kde záleží na přesnosti a opakovatelnosti. Zde jsou kontroly kvality, které vás ochrání před zastavením linky a selháním úniku:
Pokud má váš projekt vysoké náklady na selhání (chladiva, nebezpečná média, těžko přístupné instalace), považujte kvalitní dokumentaci za požadavek – nikoli „příjemné mít“.
I když jsou obdélníkové trubky na papíře dokonalé, projekt může stále selhat kvůli tření v dodavatelském řetězci. Několik praktických způsobů, jak snížit riziko:
Důslednost je důležitější než dokonalost. Zkumavka, která je „dokonalá“ v jedné šarži a mírně odlišná v další, je horší než zkumavka, která je konzistentně v dobře definovaném tolerančním okně.
Pokud získáváte obdélníkové trubky pro aplikace přenosu tepla, spolupráce s výrobcem, který rozumí tepelným sestavám, vám usnadní život – protože vědí, co se ve výrobě skutečně nedaří: lícování s žebry, konzistence pájení, rozměrový posun, deformace při průchodu a mezery v dokumentaci.

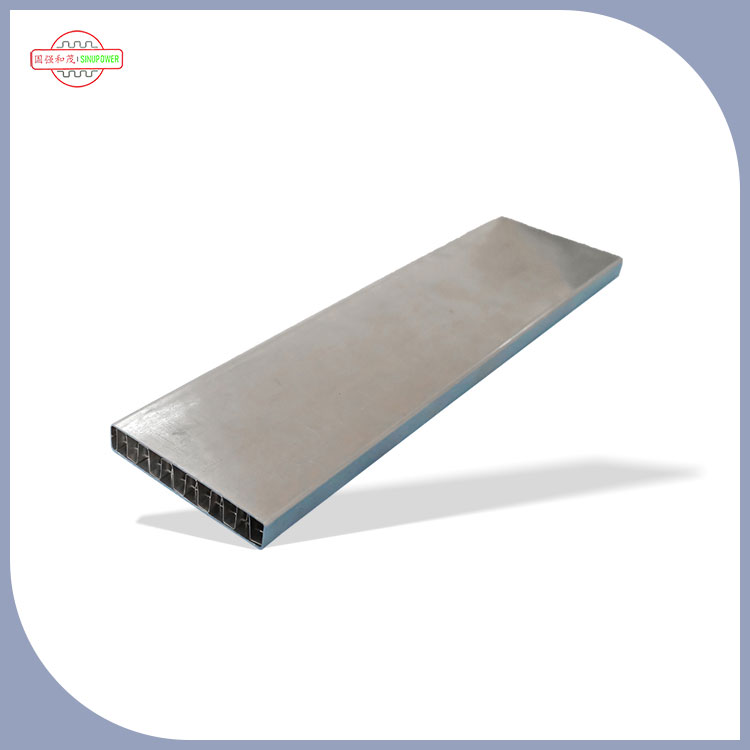

Sinupower Heat Transfer Tubes Changshu Ltd.se zaměřuje na řešení teplosměnných trubek, včetně obdélníkových trubek navržených pro tepelná zařízení a aplikace ve stylu spirály. Výhoda partnerství se specializovaným dodavatelem nespočívá pouze v tom, že „dokážete to udělat“, ale také „dokážete to udržet konzistentní“ napříč výrobními cykly – při podpoře vašich specifikací, očekávání kontroly a rytmu dodávek.
Přineste jim svůj výkres, provozní podmínky a omezení sestavy (zejména tolerance, které ovlivňují vkládání žeber a spojování). Čím jasnější jsou funkční požadavky, tím rychleji se můžete sblížit se stabilním designem trubek, který později nepřekvapí váš produkční tým.
Otázka: Jsou obdélníkové trubky vždy účinnější než trubky kulaté?
A: Ne automaticky. Výkon závisí na celkovém návrhu – proudění vzduchu, geometrii žeber, vnitřním proudění, tloušťce stěny a kvalitě spojů. Obdélníkové trubky mohou být dobrou volbou, když potřebujete kompaktní rozvržení nebo lepší kontrolu zarovnání sestavy.
Otázka: Jaká je největší chyba při získávání zdrojů u Rectangular Tubes?
A: Vágní tolerance. Pokud nejsou definovány šířka/výška, kroucení, detaily rohů nebo stav povrchu, můžete získat trubky, které „odpovídají cenové nabídce“, ale selžou při montáži.
Otázka: Zvyšují obdélníkové trubky pokles tlaku?
Odpověď: Mohou, v závislosti na vnitřní geometrii a podmínkách proudění. Správná konstrukce může vyvážit pokles tlaku a přenos tepla, ale měli byste vyhodnotit systémové cíle (výkon ventilátoru nebo výkon čerpadla) spíše než hádat pouze na základě tvaru.
Otázka: Co bych měl říci dodavateli, aby se vyhnul problémům s pájením nebo spojováním?
Odpověď: Podělte se o způsob spojování (pájení natvrdo, svařování, mechanické roztahování atd.), požadovanou čistotu povrchu a jakékoli kritické rozměry, které ovlivňují kontrolu mezery. Spolehlivost spojení je často citlivější na čistotu a konzistenci, než týmy očekávají.
Otázka: Jak zjistím, zda je moje aplikace vhodná pro obdélníkové trubky?
Odpověď: Pokud jste omezeni prostorem, bojujete s konzistencí kontaktu s ploutvemi nebo se snažíte snížit variabilitu sestavy, stojí za to vyhodnotit obdélníkové trubky. Nejlepším dalším krokem je porovnat prototypy nebo výsledky simulace pomocí vaší skutečné geometrie cívky.
Pokud hodnotíte obdélníkové trubky pro nový design výměníku tepla – nebo se snažíte opravit stávající spirálu, která má nedostatečnou výkonnost – nehazardujte na „dostatečně blízké“ specifikace. Přineste své rozměry, tolerance, pracovní podmínky a způsob spojování na stůl a srovnejte design trubek tak, aby vaše výrobní linka fungovala konzistentně.
Chcete rychlejší a čistší proces tvorby cenových nabídek a méně překvapení ve zkušebních sestavách?kontaktujte nása sdílejte své výkresy a detaily aplikace – vaše budoucí já (a váš produkční tým) vám poděkují.
