Proč jsou ploché oválné trubky chytrým vylepšením pro kompaktní a vysoce výkonné chlazení?

Pokud jste se někdy pokusili dosáhnout přísnějšího cíle pro odvod tepla, aniž byste zvětšili tloušťku jádra radiátoru (nebo náklady na kusovník), pravděpodobně jste narazili na stejné bolesti hlavy: nedostatečný povrch, příliš velký pokles tlaku, nekonzistentní rozměry trubek, problémy s ploutvovými spoji po pájení a scénář noční můry – selhání v poli způsobené netěsnostmi. Ploché oválné trubkyjsou často vybírány k řešení přesně těchto omezení, ale pouze tehdy, když geometrie, výrobní metoda a kontroly kvality odpovídají aplikaci.

Abstraktní

Obsah

Obrys

1. Body bolesti:
   • Tepelná úzká místa ve stísněných prostorách
   • Konflikty poklesu tlaku a cíle proudění
   • Netěsnosti, vady pájení a nekonzistentní rozměry
2. Geometrie:
   • Vylepšení povrchu a kontaktu s ploutvemi
   • Výhody balení v tenkých jádrech
   • Kompromisy: integrita švů, čistota a kontrola tolerance
3. specifikace:
   • Nezbytné popisky výkresů
   • Výběr materiálu a koroze
   • Požadavky na testování, které snižují selhání v terénu
4. provedení:
   • Kontrolní body kontroly kvality a kritéria přijetí
   • Tabulka poruchových režimů pro třídění hlavních příčin
   • Kontrolní seznam RFQ pro zkrácení doby vzorkování

Adresa kupujícího bolestivých bodů plochých oválných trubek

Většina problémů se zdroji a návrhem kolem trubek chladiče nejsou „záhady“ – jsou to předvídatelné kolize mezi výkonnostní cíle a limity balení.Ploché oválné trubkyukázat se na užším seznamu, když to kupující potřebují vyřešit jeden (nebo více) z těchto bolestivých bodů:

• Nedostatečný přenos tepla v dostupné tloušťce jádra:potřebujete účinnější povrchovou interakci s žebry, aniž by byl radiátor hlubší.
• Průtokové cíle bojující proti poklesu tlaku:zlepšený tepelný výkon neznamená nic, pokud čerpadlo nemůže udržet požadovaný průtok.
• Redukce hmotnosti:zejména v automobilovém průmyslu a systémech mobility, kde se zpochybňuje každý gram.
• Riziko úniku a záruka:kvalita švu, kompatibilita pájení a čistota mohou způsobit nebo narušit spolehlivost.
• Problémy s výtěžností výroby:rozměrové odchylky způsobují chybné lícování ploutví, mezery při pájení a špičky šrotu.
• Koroze a sestavy ze smíšených kovů:galvanické páry a špatná příprava povrchu urychlují poruchy v drsném prostředí.

Praktický postřeh:Ploché oválné trubkymohou být silným řešením, ale „neopravují“ kvalitu nebo návrh systému. Odměňují dobrou specifikaci a trestají vágní nákupy.

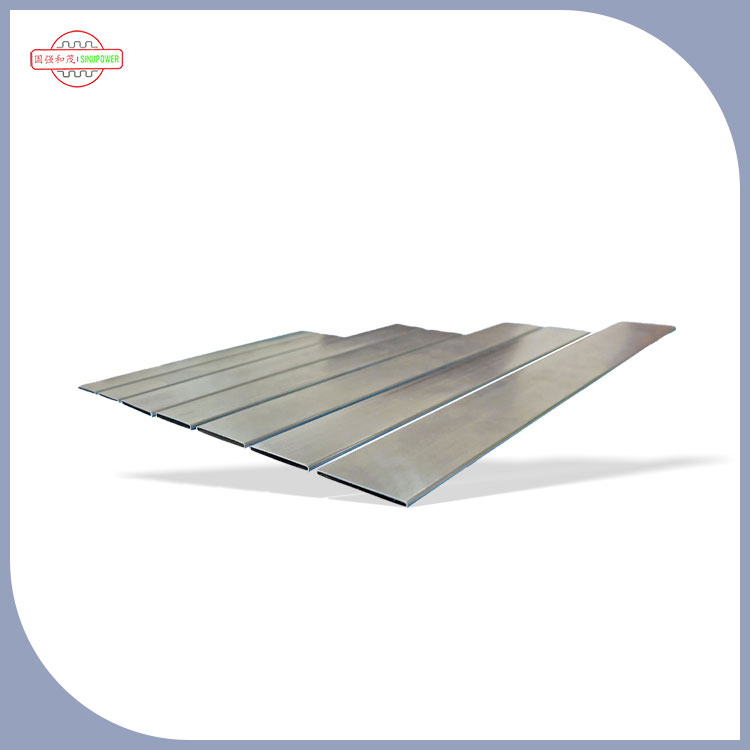

Co se změní, když se trubice stane „plochým oválem“

„Plochý oválný“ profil není jen kosmetický – mění to, jak se trubka propojuje s žebry, jak vzduch proudí jádrem, a jak se teplo přenáší z chladicí kapaliny do vnějšího prostředí.

• Efektivnější oblast kontaktu s ploutvemi:plošší strany obecně poskytují konzistentnější spojovací plochu než kulatá trubka, což může pomoci tepelným cestám, když je design žebra správně přizpůsoben.
• Lepší balení v tenkých jádrech:profil může pomoci návrhářům osadit více řad trubek nebo optimalizovat rozteč žeber bez zvětšování sestavy.
• Potenciál pro lepší výkon na straně vzduchu:v závislosti na geometrii lamel a žaluziích lze zlepšit přenos tepla na straně vzduchu při zachování ovladatelného odporu proudění vzduchu.
• Vyšší citlivost na toleranci a integritu švu:výhody rychle mizí, pokud se tloušťka stěny nebo kvalita švu v jednotlivých partiích liší.

Jak specifikovat ploché oválné trubky bez nákladného přemísťování tam a zpět

Pokud vaše RFQ říká „plochá oválná trubka pro radiátor“, dostanete deset nabídek a jedenáct interpretací. Nejrychlejší způsob řezání riziko je specifikovat, co skutečně řídí výkon a spolehlivost.

Kontrolní seznam specifikací můžete vložit do RFQ

• Rozměry trubkového profilu:hlavní osa, vedlejší osa a poloměr rohu (připojte výkres nebo náčrt průřezu).
• Tloušťka stěny a tolerance:zahrnují cílovou tloušťku a přijatelné variace.
• Délka, tolerance řezu a koncový stav:kontrola otřepů, pravoúhlost zakončení a požadavky na manipulaci.
• Materiál a teplota:specifikovat rodinu slitin hliníku nebo požadované vlastnosti (tepelná vodivost, odolnost proti korozi, tvařitelnost).
• Metoda švu/svaru:definujte, zda je trubka svařovaná a jaké je požadováno přijetí švu (vizuální + zkouška těsnosti + pevnost).
• Stav povrchu:požadavky na čistotu pro pájení natvrdo plus jakékoli potřeby nátěru nebo povrchové úpravy.
• Provozní podmínky:typ chladicí kapaliny, maximální tlak, tlakové pulsy, teplotní rozsah a korozní prostředí.
• Testy kvality a záznamy:metoda zkoušky těsnosti, plán odběru vzorků, sledovatelnost a formát inspekční zprávy.
• Balení a manipulace:antideformační balení, ochrana proti vlhkosti a kritéria poškození při dodání.

Praktická tabulka „must-ask“ pro kupující

Kontrola kvality, která ve skutečnosti zabraňuje únikům a zmetkům

Kupující často slyší „přísná kontrola kvality“ v každé nabídce. Rozdíl je v tom, zda je QC vázáno na prevenci selhání. ProPloché oválné trubky, mezi nejsmysluplnější kontrolní body obvykle patří:

• Ověření příchozího materiálu:konzistentní slitina/temper a sledovatelnost snižují variabilitu po proudu.
• Kontrola rozměrů během procesu:stabilita profilu při tváření a svařování je základem výnosu.
• Monitorování švů:kontinuita švu, konzistence pronikání svaru a povrchové vady jsou prvními indikátory rizika úniku.
• Testování těsnosti:tlakové zkoušky těsnosti vzduchu (nebo ekvivalentní) zachytí vady před odesláním.
• Kontrola čistoty a zbytků:zvláště důležité, když je vaším dalším krokem pájení nebo spojování na bázi tavidla.
• Kontrola balení:tenkostěnné trubky se snadno deformují; poškození při přepravě se během montáže stává skrytým šrotem.

Běžné poruchy a jak jim předcházet

Když radiátor selže, je často nejprve obviňována trubka – ale hlavní příčinou mohou být mezery ve specifikacích, nekompatibilita pájení, poškození při manipulaci nebo koroze ze smíšeného kovového provedení. Tato tabulka vám pomůže rychle vyřešit problémy.

Kde nejlépe fungují ploché oválné trubky

Ploché oválné trubkyse běžně používají, když potřebujete vysoký tepelný výkon v kompaktním jádru a můžete jej ovládat proces výroby a spojování. Mezi typické prostory vhodné pro daný účel patří:

• Automobilové chladiče:vyvážení odvádění tepla, hmotnosti, omezení balení a konzistence objemu výroby.
• Topná jádra a výměníky tepla HVAC:kompaktní sestavy s vysokými požadavky na odolnost proti úniku a opakovatelnost.
• Průmyslové chladicí systémy:kde stabilní výkon a dlouhá životnost jsou důležitější než nejnižší počáteční náklady.
• Speciální aplikace chlazení:když profil trubky pomáhá odpovídat jedinečné struktuře žeber nebo dráze proudění vzduchu.

Nejlepší projekty léčíPloché oválné trubkyjako součást systému – nikoli jako zboží. Tento způsob myšlení brání "levná trubka, drahé selhání."

Jak pracovat s dodavatelem jako inženýr, ne hazardní hráč

Spolehlivý dodavatelský vztah začíná sdíleným technickým jazykem. Zde je jednoduchý pracovní postup, který snižuje vzorkovací cykly:

1. Sdílejte jednoduchý nákres včas:průřez, tolerance, délka a koncový stav.
2. Definujte své akceptační testy:metoda zkoušky těsnosti a kritéria vyhovění/nevyhovění před uvedením cenové nabídky, nikoli po zkoušce.
3. Zarovnejte proces připojení:pájení, svařování nebo jiné montážní kroky, které ovlivňují stav a čistotu povrchu.
4. Požádejte o malou pilotní šarži:postavit několik jader a ověřit: netěsnost, tlak, tepelnou a rozměrovou stabilitu.
5. Očekávání sledovatelnosti zámku:značení šarží nebo dokumentace šarží umožňuje analýzu hlavních příčin.

Pokud hodnotíte dodavatele, pomůže vám vybrat si dodavatele, který se již zaměřuje spíše na výrobu teplosměnných trubek "obecné kovové trubky." Například,Sinupower Heat Transfer Tubes Changshu Ltd. umístí svou výrobu kolem řešení trubek radiátorů a výměníků tepla, včetně formátů plochých oválných a svařovaných trubek používaných v chladicích systémech. Nejpraktičtější důvod, proč na tom záleží, je jednoduchý: týmy, které žijí v tomto výklenku, mají tendenci chápat skutečné způsoby selhání (úniky, problémy s lepením, deformace) a postavte jejich kontrolu kvality tak, abyste jim zabránili.

FAQ

Q1:Ploché oválné trubky vs kulaté trubky pro radiátory?

Ploché oválné profily jsou často vybírány pro efektivitu balení a výhody kontaktu s ploutvemi u kompaktních jader, zatímco kulaté trubky ano být jednodušší v některých výrobních nastaveních. Nejlepší volba závisí na vašem designu ploutví, prostorových omezeních a konzistenci, kterou můžete držet napříč výrobními šaržemi.

Q2:Svařované ploché oválné trubky pro radiátory?

Svařované konstrukce mohou poskytovat vysoký výkon, když je integrita švu přísně kontrolována a ověřena zkouškou těsnosti. Pokud váš systém vidí vysokotlaké cyklování, ujistěte se, že kritéria přijatelnosti švů a zkušební metody jsou jasně definovány v nákupní specifikaci.

Q3:Co zahrnout do RFQ pro ploché oválné trubky?

Minimálně: rozměry profilu s tolerancemi, tloušťka stěny, požadavky na materiál, metoda a kritéria zkoušky těsnosti, čistota očekávání pro pájení a požadavky na balení/manipulaci, aby se zabránilo deformaci.

Q4:Jak snížit netěsnosti po pájení?

Zaměřte se na čistotu, kompatibilitu stavu povrchu s vaším procesem pájení, stabilní rozměry trubek (pro konzistentní uložení žeber), a testování těsnosti v souladu s vaší produkční realitou – nejen obecným prohlášením „prošlo kontrolou kvality“.

Q5:Úvahy o korozi u plochých oválných trubek?

Riziko koroze závisí na prostředí, chemii chladicí kapaliny a rozhraních smíšených kovů. Slaďte výběr slitiny a jakoukoli strategii povlakování se skutečnými provozními podmínkami a ujasněte si, zda vaše aplikace zahrnuje působení soli, vlhkosti nebo agresivních médií.

Uzavření a další kroky

Ploché oválné trubkymůže být vysoce efektivní upgrade, když potřebujete kompaktní balení, lepší tepelný výkon a spolehlivá konzistence výroby –ale pouzekdyž jsou zapsány specifikace trubky, integrita švu a kontrolní body kontroly kvality dostatečně jasně k odstranění nejednoznačnosti.
